帮忙看看为什么要这样子做？

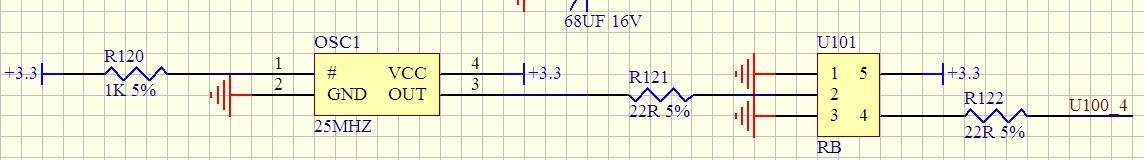

晶振输出端为什么要接一个mark为RB的芯片延时2.5ns再给目标IC的CLK？

提问者：luwan 地点：- 浏览次数：8557 提问时间：02-11 09:26

我有更好的答案

12条回答: ziqiangya 02-14 19:23

可以查查晶振，RB芯片以及目标IC的电气特性参数，找找线索。也很有可能是没必要的东西。
25M时钟的周期是40ns，你是怎么知道延时25ns的？

 评论0  赞2; nnbbbbb 02-19 09:37

mark为RB的芯片延时25ns ？？这是什么芯片，楼主可否提供一下型号？

 评论0  赞83; 48K栓 02-19 17:27

RB 你怎么知道延时25ns 我猜 RB这个芯片是个sot23-5封装的非门
目的是调整时钟波形增加驱动能力,也许后端多个芯片公用一个时钟

 评论0  赞77; wlyc1 02-20 03:44

如果作为后面多个时钟源输入的话应该是增加驱动的。

 评论0  赞30; testd001xx 02-19 21:59

U101是啥东西来的呢？帮你顶一下

 评论0  赞35; wlyc1 02-12 02:02

嗯俺也有点好奇U101到底是何方神圣 :lol

 评论0  赞25; shuqingli 02-19 20:07

通信电路里这样用的多了……增强扇出能力的
一般是先有一个全功能的demo，然后根据各个客户的需求切掉这块切掉那块……而这种产品毛利高，一般不会像消费品那样电阻都要抠的

 评论0  赞96; nvywerwer 02-17 02:38

RB用于晶振波形整形的吧，让他的边缘变得更抖？

 评论0  赞17; 胡政鹏测试_12 02-16 19:09

很像74LVC1G04

 评论0  赞71; vuywsdfwf 02-16 13:34

同意 jjjyufan

 评论0  赞19; tuiming817 02-20 06:55

同意15楼意见！

 评论0  赞81; nuwejfwer 02-14 21:43

确实不可能是什么延迟器件，应该是门电路，用于增加驱动能力和对晶振输出整形，门电路本身则具有传输延迟。

 评论0  赞46
