电源检测电路

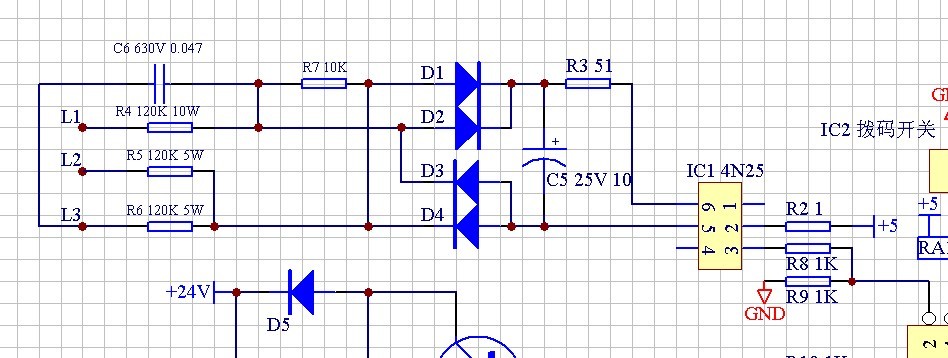

小弟费解了很久的电路。 L1 L2 L3是三相电源输入端，系统供电是由L1 L2通过变压器整流得到。 4N25 是个光耦（原理图估计是抄板的来的）。光耦输出的信号由单片机检测。产品是个三相电机控制系统。

那该电路到底是什么功能呢？过零检测？相序检测？

提问者：asd011 地点：- 浏览次数：5571 提问时间：10-31 18:09

我有更好的答案

6条回答: 胡政鹏_测试8 12-18 13:10 回答数：0 被采纳数：0

图不够完整，个人理解：
IC1 3脚出来一个电流，由于有81K 91K电阻最终到右下角IC 2脚上是一个电压值；貌似少了一个去耦电容。...
4N25接法也有点问题。漏接4脚？
：检查系统是否上电

 评论0  赞63; 小花花1 12-19 09:39 回答数：0 被采纳数：0

看来是相序检测

 评论0  赞11; Abby0127 12-16 02:39 回答数：0 被采纳数：0

三相电不管是那一相、经过整流后输出的是直流电平伩号。在这里可以理解为＜积分＞电路…应该是缺相保护电路。

 评论0  赞4; 胡政鹏测试9 12-20 06:53 回答数：0 被采纳数：0

不是太全比较难判定。初步估计应该是相序电路。

 评论0  赞19; su56789 12-15 03:33 回答数：1 被采纳数：0

很显然的，这个是相序电路啊！

 评论0  赞11; 梦见天空 12-20 00:40 回答数：0 被采纳数：0

感觉像是相序检测电路。

 评论0  赞13
