16路输入，输入只有一个1时为有效，其他无效，硬件实现

暂时只有想到异或门不停的串联，用7486，不过要那么多个太占地方了。
没有有其他方法或集成度高点的，但要求是硬件，不能是软件。

提问者：南山铝业12 地点：- 浏览次数：1661 提问时间：05-08 01:52

我有更好的答案

12条回答: liyabn1 05-10 02:40

用二极管不能实现啊。

 评论0  赞31; 红粉小Q猪 05-15 01:08

十六路输入接四片四位贴片排阻，另一端全部并在一起 -- 然后接窗口比较器，电压小于 1/32 判断为全零，电压大于 3/32 判断为两个或以上输入1，窗口里面就是一个输入1. 计四粒贴片排阻、四粒贴片电阻、一片 8Pin 双比较器IC，搞定。

 评论0  赞83; wlyc1 05-17 16:59

为什么要全硬件呢，需要高速吗？
可以用个PLD实现。
如果速度要求不高也可以用个小单片机实现。

 评论0  赞37; 脑洞大赛6 05-09 15:27

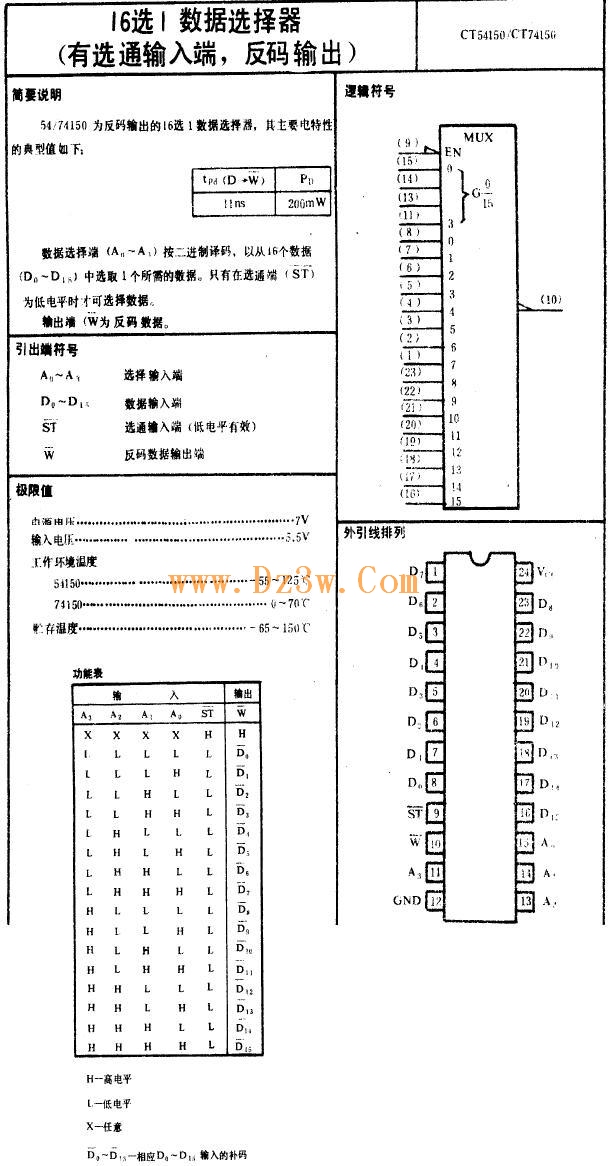

16选1数据选择器74156引脚图，功能表及参数
.
54-74系列TTL集成电路引脚图,功能表及主要参数大全--16选1数据选择器74156引脚图，功能表及参数

 评论0  赞22; mjsdwrr 05-11 09:41

没路输入经1K(举例，自己选合适的值)的电阻并联再经1K电阻到底，那边多余一路为高电平，接地的1K上面的分压会 >= 2/3Voh，只有一路时分压为0.5Voh，这种比较更简单，可以用分立元件做的

 评论0  赞45; wanyou2345 05-17 00:38

优先编码器(类似抢答器)

 评论0  赞19; testd28 05-13 06:15

二极管和电阻，或门就是这样做的

 评论0  赞28; xiaohongchen615 05-09 23:41

楼猪回去翻《数字电路》DTL的章节，比74xxx慢，比其他方案快！

 评论0  赞53; 胡政鹏测试_7 05-13 12:10

如果对速度要求不高可以用单片机

 评论0  赞49; xiuzhen122 05-13 02:37

如果对速度要求不高可以用单片机

 评论0  赞22; gumie7235 05-14 20:49

贴图出来吧，空口无凭，就你那点可怜的水平根本办不到。

 评论0  赞93; hjhevildask 05-11 03:40

今天白天没空，晚上回来讲讲15楼的电路原理。

 评论0  赞25
