光耦隔离问题



大家好,问一个光耦隔离的问题:

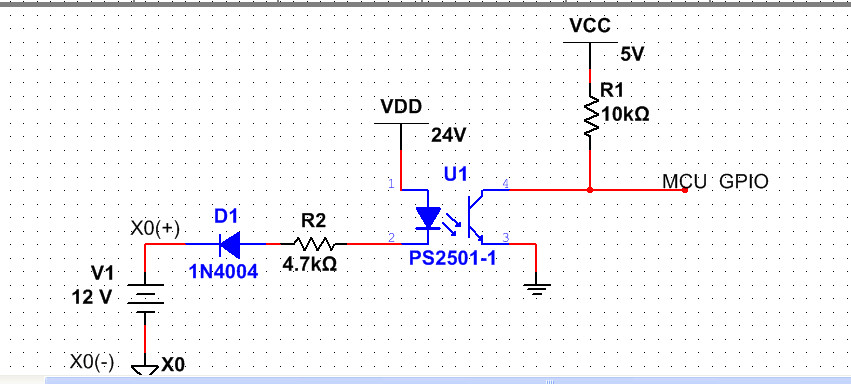

电路如下所示:

图中所示的VCC,VDD都是相对于同一个参考地的,(VCC和VDD是变压器的两组输出,通过0R电阻将两者的参考地链接在一起的)
而电源V1是相对于另外一个不同的参考地,图中用了三角号的地表示。
我的问题是:这样设计光耦的输入端有什么不妥当的地方不?
总感觉VDD和V1在一个电路回路(假设这个电路回路存在)中有点怪怪的。
提问者:7u23jfwe 地点:- 浏览次数:3161 提问时间:03-16 16:36
我有更好的答案
提 交
14条回答
上海鼎巍电子有限公司 03-21 23:57
vdd 有对v1 充电
15651620715seu 03-19 23:27
感谢回复,期待更多的大侠能进来指点一下~~~~~~
ruobi168 03-24 22:22
这个应该是你没有分析对,VDD和V1地肯定有联系,否则怎么形成回路?
zbinxiang 03-25 21:55
光偶不仅有隔离作用,也可以用来做电平转换,如果理论上都讲不通的事情,肯定是遗漏某些地方,这图从原理上都不对,VDD 24V,电池12V,电池肯定坏
南山铝业12 03-25 10:14
这个光耦起信号隔离作用,同时也进行了电平转换的功能。还有一点是,他是要将楼主所述的那个产生12V电压的源的变化进行跟踪,反馈给单片机。个人理解是这样子。
maggie1 03-21 14:17


这个大侠能讲的清楚点不?
信号隔离怎么做到的啊?光耦输入端的回路怎么形成的啊?
关于电平转换我个人的理解是V1处的低电平(接近于或者等于0v)会给单片机反馈一个高电平(VCC上拉的电平),v1处的高电平(能保证最小IF值的电平)会反馈给单片机一个低电平(接近于0V)。总之就是光耦输出端的集电极开路用法。
这个电路的目的就是要跟踪那个12V处的电压情况反馈给单片机的~~~~
xiejwu86 03-21 15:09
各位我刚才更新主贴,主要是增加了下面这个说明
图中所示的VCC,VDD都是相对于同一个参考地的,(VCC和VDD是变压器的两组输出,通过0R电阻将两者的参考地链接在一起的)
我不吃鱼 03-26 13:46
V1和VDD两个地之间肯定有一个连接关系,不然光耦怎么工作。
这个电路应该是检测这3路电源的。
颜刚YanG 03-19 13:28
不奇怪啊,用备用电池的地方很多都是这样的
hzmbs2016 03-21 13:55
VDD 与 VCC 的 0V (地) 不应有连接,否则起不到隔离作用。
但 VDD 的0V 应与 V1 的0V(X0)连接,否则光隔输入不成回路,无法工作。
楼主的原理图可能有误
胡政鹏测试_21 03-22 05:44
LZ把V1换成稳压二极管 电路就算是通了
iuwwufjsd 03-24 06:17
什么呀!…24V没有回路!…
ze55me 03-16 20:37
输入侧如果没有回路是没有意义的,另外,光耦两侧如果存在电气连接也起不到什么隔离作用。
黑锋叨叨 03-19 06:43
非常感谢各位的热情回复~~~~
这个光耦电路是我理解错误,实际情况是:
输入侧是有回路的,VDD和V1是相对于一个参考地的!
输出侧VDD和VCC是相对于不同的参考地的!
这样就实现了输入和输出的隔离~~
