PWM+RC滤波的实际操作问题

目的：对PWM波进行RC滤波，得到调制波形（示波器显示用）。
已知：载波为频率为8K，调制波频率为最高150Hz。现在用RC低通电路对上述PWM滤波。
结果：经调整，使用R=1K，C=10UF得到光滑的调制波形。
问题：1根据低通截止频率1/（2πRC），R=1K，C=10UF时【F截止】=16Hz，怎么还会滤出光滑的调制波形呢？

提问者：lyx0809 地点：- 浏览次数：2916 提问时间：01-25 23:49

我有更好的答案

4条回答: asd002 02-03 05:22 回答数：被采纳数：

滤波器不是开关闸门,尤其是低阶滤波器,曲线较平坦,也即频带较宽,计算点16Hz,让150Hz混进城完全有可能

 评论0  赞52; chm10 01-31 22:42 回答数：被采纳数：

“滤波器”这个名字起的不好。本身就对初学者造成误导。误让初学者意味滤波器，就跟筛子似的，把想要的留下，不想要的滤掉。

是不是应该叫做：“对不同频率信号有不同响应的电路”？

同样“放大器” 也可以变为“缩小器”哦？还有可能变成“震荡器”哦

想变平滑就是让你信号中没用的部分变小，或者有用的部分变大。

能滤除多少？看滤波器特性喽，在你想知道的频率点，“缩小"了多少？

当然要高阶，最最最省，至少2阶以上吧。个人理解，仅供参考

 评论0  赞57; 60user104 02-03 02:20 回答数：0 被采纳数：0

提高载波频率可改善波形平滑度

一阶RC低通滤波和信号调制解调实验.pdf(271.87 KB, 下载次数: 25)2013-7-2 13:10 上传点击文件名下载附件

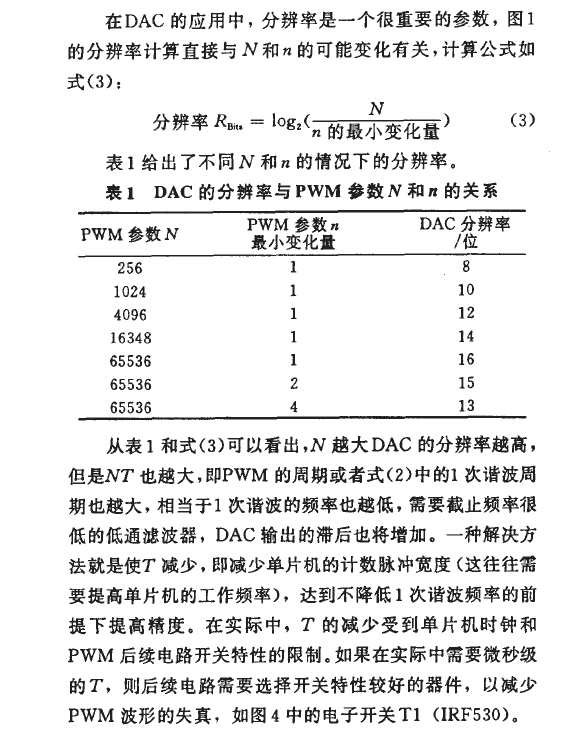

一种基于PWM的电压输出DAC电路设计.pdf(372.26 KB, 下载次数: 29)2013-7-2 13:10 上传点击文件名下载附件

 评论0  赞72; Ernest1 01-29 14:31 回答数：被采纳数：

LZ按10倍频20dB算下，要想效果好，就要阶数多，不过得注意带内平坦度和相位裕度是否足够，世界上没有理想的滤波器。

 评论0  赞40
