电压LC滤波问题

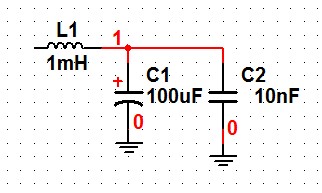

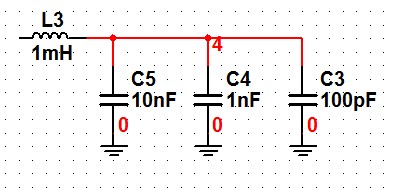

看电路上LC滤波电路有些不明白，求指导。图1是对12V电压滤波，图2是对0—2000V电压滤波。我想了解下两者的区别？为什么图1用极性电容和图2需要用不同容量的电容？如果改成12V电压RC滤波电路，应该把电感改成多大的电阻。

提问者：阳光790105 地点：- 浏览次数：2315 提问时间：08-01 01:27

我有更好的答案

8条回答: jnsahdjhsdu 08-04 17:14

是不是√(LC)=RC？
记不清了。

 评论0  赞4; hjfjsdgfjdsf 08-09 10:35

极性电容的耐压不够高，另外要考虑高频分量的滤波问题，高压电源通常是用振荡电路通过变压器升压的，工作频率较高，所以要用小容量的电容对付高频纹波。

 评论0  赞39; 木木川BB 08-05 08:05

RC滤波的话要先考虑负载电流，没有这个参数就无法确定。

 评论0  赞49; 黄黄挂怪 08-04 19:36

2000V100uF电容,侬搞搞清爽哦,用勒啥地方？晕

 评论0  赞75; xia534228 08-02 15:28

春阳说的对呀，高压电源一般是二次变换DC/DC得到的，频率比较高，亦用小容量电容进行高频滤波。

 评论0  赞84; kingnet6688 08-10 08:04

这么给你说 1000uf 400v的极性电容15还是30一个，想想耐压值搞的电容2000V100UF也很贵了

 评论0  赞57; xdy0987 08-02 11:39

耐压值确实很高

 评论0  赞0; 合肥冉坤 08-06 09:59

RC很少这么用的，要考虑负载电流，R上分压也要计算，负载变的话，也要考虑，恒流源还好

 评论0  赞84
