单片机驱动段式ＬＣＤ，不能正常显示，有暗色

将所有SEG都清零了还是能看到暗色的显示

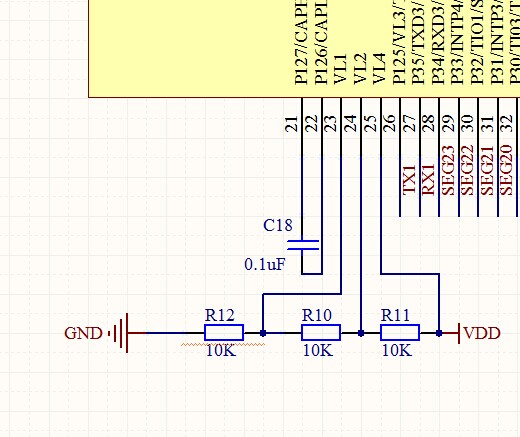

用的是瑞萨的R7F0C004驱动的，用了外部电阻1/3分压的方式，4个COM口

有人知道这是什么原因吗

提问者：sinoxutong 地点：- 浏览次数：1518 提问时间：10-22 17:01

我有更好的答案

3条回答: freesea123 03-27 14:50

调整lcd的偏置电压即可

 评论0  赞37; weierda 03-27 12:00

把固定电阻改成可调电阻试,具体看单片机的datasheet

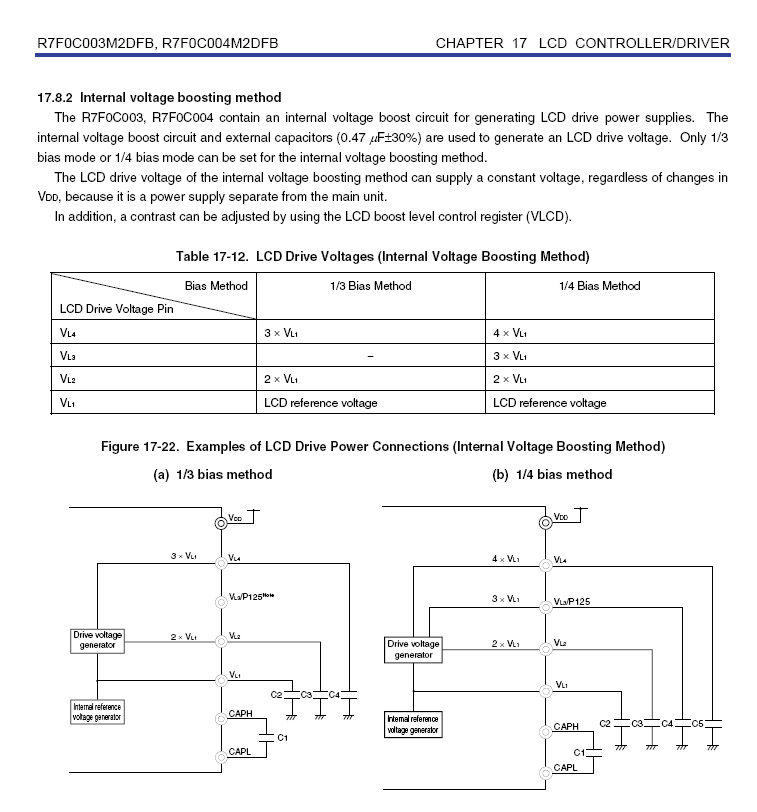

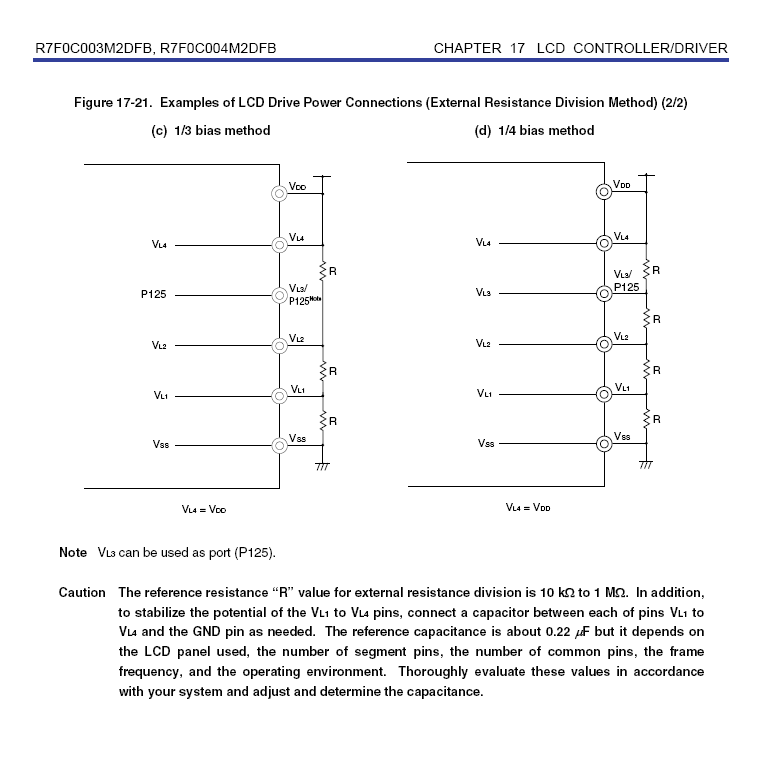

R7F0C004 数据手册.pdf(9.34 MB, 下载次数: 0)2014-7-4 15:41 上传点击文件名下载附件

 评论0  赞26; 乔伊斯e 03-29 14:00

仔细啃资料,偷懒的话就弄3个电位器调.

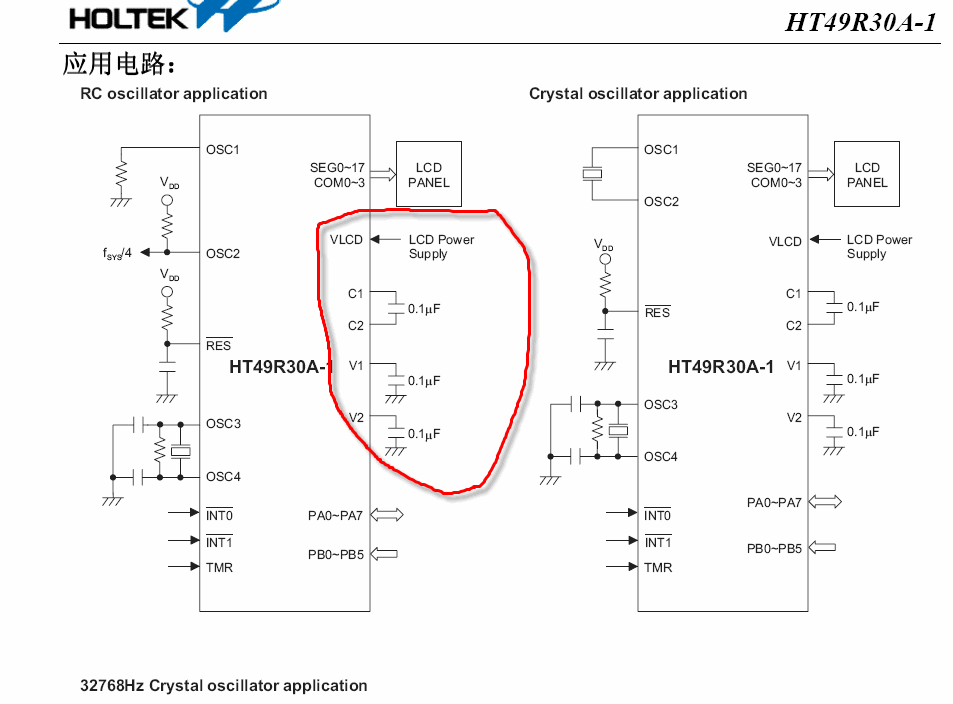

一般其他类型带lcd的cpu只用一个电位器调就行,还有2个接电容.还是仔细看资料吧.

 评论0  赞35
