5V电源接NPN三极管基极驱动MOS管导通电路疑问

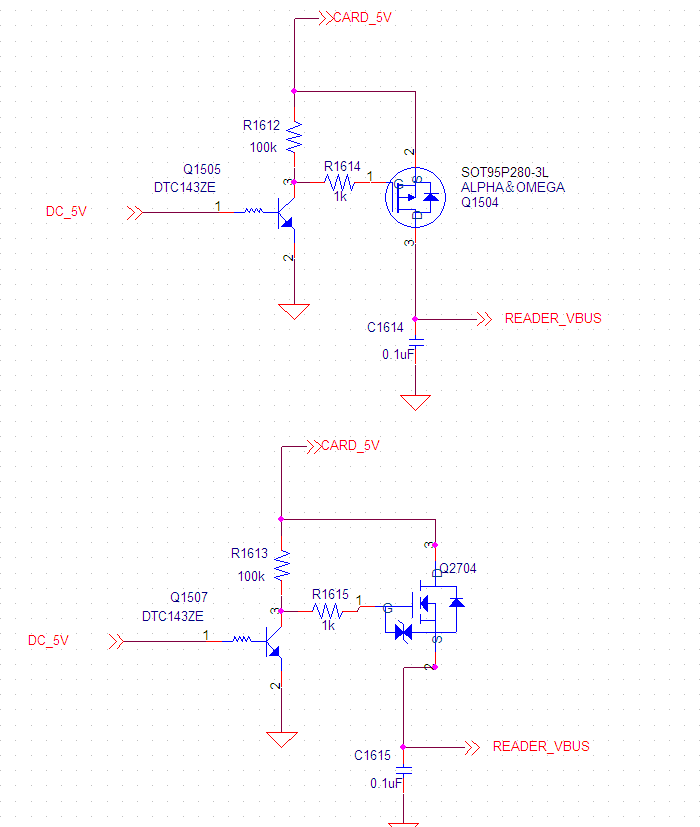

如下图：

原理图是不是这样的：

上图（PMOS）：

1、DC充电器插入时，即三极管基级有5V电压，三极管导通，PMOS管导通

2、DC充电器没插入时，三极管截止，PMOS不导通

二、下图（NMOS）：

即：1、DC充电器插入时，即三极管基级有5V电压，三极管导通，NMOS管截止

2、DC充电器没插入时，三极管截止，NMOS导通

提问者：Jazzye 地点：- 浏览次数：2190 提问时间：10-31 10:54

我有更好的答案

2条回答: rxb88 06-15 21:28

上图：是。
下图：无法判断。

 评论0  赞29; HELLOKITTYNEW 06-09 04:57

MOS管是否导通，由G极与S极之间电压决定。你的下图，不知道MOS管S极接到了哪里，所以无法判断。
图中也不知道你所说的DC充电和USB充电在哪里。

 评论0  赞40
