PMOS开关管不能完全将电源关断

在使用9014和PMOS管2305搭配的电源开关电源中，控制24V电源；在PMOS导通时，24V可以通过去，电压也正常；但是在开关关断时，PMOS管的漏极仍有0.7V左右的电压，不知道是什么原因？

提问者：60user147 地点：- 浏览次数：7174 提问时间：10-31 11:13

我有更好的答案

11条回答: wu58518 05-07 06:48

“适用PMOS做电源的开关的时候，当栅极电压等于源极电压时候，PMOS关断，但是用万用表测量还有0.7V左右的电压。疑似未关断。

其实是因为适用万用表测量时，PMOS中的二极管正向导通所造成的一个压降，PMOS本身还是关断的。”
不知道这中说法是否正确？很疑惑，也感到很奇怪；使用万用表量测的时候，黑表笔接的是公共地，又不是MOS管的源机；

 评论0  赞56; jessica_ma 05-02 09:43

搞个电阻在电24V与栅极之间上拉，9014相当于OC状态，应该能关断的。

 评论0  赞0; 客来看我可怜我看 05-05 08:10

是可以关断，只是还剩下0.7V左右的电压。意思隔离效果不太好；IO=30dB;

 评论0  赞93; pu76543 05-06 19:39

SI2305 PMOS管 GS电压要为负，DS电压也为负

 评论0  赞23; fysydfdsfw 05-02 05:31

有个很明显MOS管的使用错误，看看DATASHEET吧，2305GS之间电压应控制在+—8v。你的0.7会不会是24V后级接的电路引起的。

 评论0  赞96; szchangjiang 05-07 17:29

一，短路EN到地，测量1点的电压，看是否漏电导致微导通
二；EN是否有上拉电阻，输出低电平时是多少，是否也让BJT微导通
三；在BJT基极对地加个下拉电阻

 评论0  赞4; zcy615 05-06 23:44

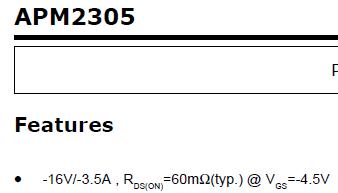

用16V的管子关断24V，你是怎么做到的呢？
你怎么能用这样的问题来愚弄我们呢：）:)

 评论0  赞30; 60user6 05-08 15:13

要会分析故障才可以：
1、如果负载有残余电压，检查GS是否有电压。
2、如果VGS有电压，说明三极管有导通，检查三极管电路。
有时候，三极管会受干扰轻微导通。可以把三极管的BE短路试试。
这种问题，别人无法告诉你是什么问题，要自己测试各点电压。

 评论0  赞16; jj568318653 04-30 12:28

9014驱动MOS不当，而且如果需要比较好的MOS管开关特性，则需要用推挽方式。

 评论0  赞70; fstdftwew 05-02 02:48

推挽方式，就会增加成本啦。

 评论0  赞58; damao 12-10 15:23

成本是个硬伤。

 评论0  赞1
