求1个能用的,测量电感量电路,用单片机的ADC

模拟电路实在不会,不知道如何把电感量转换为ADC可读取的电压值,求电路图.

电感为线圈,可通电.

提问者：净小空空地点：- 浏览次数：3719 提问时间：10-22 16:12

我有更好的答案

4条回答: gentleMV 08-21 19:15

电感量范围是 80 - 500 UH

 评论0  赞55; mxvuwyerw 08-27 10:50

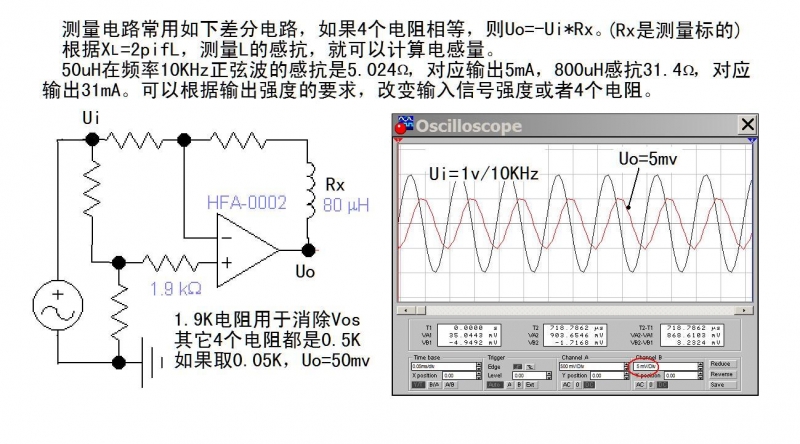

附件是测量的常用电路。

 评论0  赞25; ywyrywer 08-26 04:26

惭愧惭愧,查了半天资料,发现还是用测量频率的方式比较好,不使用MCU的ADC,而是使用MCU的定时器中断方式比较经典

 评论0  赞43; rich_fush 08-23 14:57

用LRC电桥电路。

 评论0  赞53
