单电源差分放大电路问题

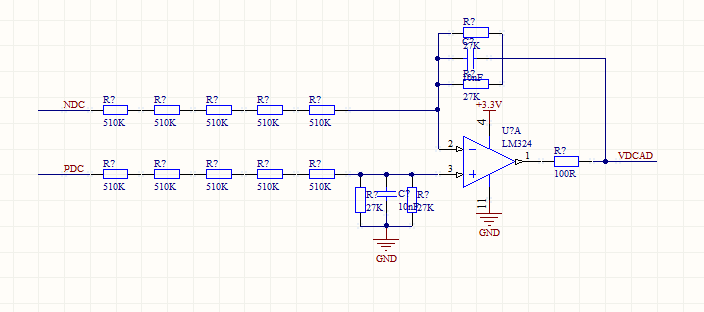

这个母线电压采样电路能不能正常工作？存在什么问题？

提问者：ji56789 地点：- 浏览次数：1181 提问时间：10-31 10:27

我有更好的答案

2条回答: faceCa 01-02 20:06 回答数：被采纳数：

1.反馈臂上的电阻电容是并联在一起的，结点没打噢
2.不知道你输入电压是多少？经过5*510KΩ后电流应该已经很小很小，应该不会烧运放
3.LM324，给3.3V供电，输入输出电压范围都只有3.3-1.5=1.8V，需要好好计算下是否够用。

 评论0  赞1; qp_12 12-27 22:42 回答数：被采纳数：

从这个图来看经过5*510KΩ后电流应该已经很小很小，不应该这样的。

 评论0  赞25
