用单片机+MOSFET管驱动LED灯带时用什么型号MOSFET管

我这里用到的LED灯带的电压是12V，不止一组，并联，总功率不会超过28W。

用的单片机是STM32，电压3.3V，方波，频率可调。

因为我个人是做软件开发的，对电路的了解很少。

查了一天的资料，似乎是可以用STM32的PWM信号，控制光耦的通断，然后再用光耦的输出再控制MOSFET管的通断。

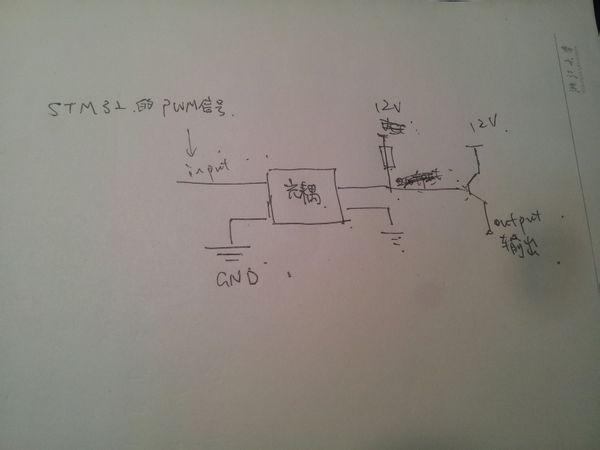

我画了一张电路图，不知道对不对。

把右边的MOS管画成三极管了，还请谅解。

我对这个电路的要求是：

1、较长的寿命，正常的使用频率（一天8小时），保持2到3年不坏

2、绝对不要散热片

3、价格不是太敏感，MOS+光耦的价格加起来不要超过1元即可。

还有，请问哪里可以找到靠谱的电子原件的价格？淘宝上价差惊人，我作为一介新人真的完全不知道该怎么选择才好，谢谢了

提问者：hgjhgd 地点：- 浏览次数：2899 提问时间：10-22 14:11

我有更好的答案

5条回答: adaliu001 05-18 20:25

1、较长的寿命，正常的使用频率（一天8小时），保持2到3年不坏
2、绝对不要散热片
3、价格不是太敏感，MOS+光耦的价格加起来不要超过1元即可。

前面2点没有问题, 不用散热器, 用 PCB 铜皮散热也够了. 最后一点不大可能. 如果是￥0.2 的光藕, 那肯定达不到这个频率, 另外你这个驱动电路, 也驱动了不了这么高频率的 PWM 信号. 把25KHz 降下来吧, 不闪眼就行了.

 评论0  赞29; wulanghua 05-22 23:47

如果降低到1KHz, 可以用 PC817, 原因是关断延迟很长(记得可能达 50uS, 这个时间对你的控制影响不大, 又能够调出比较大的占空比范围), 但控制中仍要注意其开关延迟的不同

MOSFET 可以考虑使用 SI2302

 评论0  赞77; 你是我的菠菜21 05-20 00:44

电路都错了：
1、光耦输入要加限流电阻。
2、MOS管有P/N区别，如果你选N沟道MOS，则输出极性上下颠倒了。

如果共地，根本不只需要光耦，三极管电平转换驱动就可以了。

 评论0  赞92; 都等着发 05-17 10:20

用一个三极管+NMOS管或者两个NMOS管也可以。

 评论0  赞93; sagada 05-20 23:33

两个NMOS管几毛钱都可以了，一个252封装的做驱动，一个SOT-23封装的做前置。

 评论0  赞55
