单片机I/O口问题续

前些天请教了一个430单片机的I/O电压的问题，感谢各位回复！

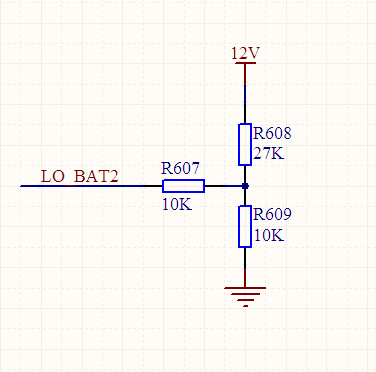

现在想做一个改进，如图，图中网络LO_BAT2直接接430单片机的一个I/O，此I/O配置成输入模式（不是AD,只是简单的读引脚电平），我想请问：1.图中R607是否多余？2.若就按图中这么设计，读引脚电平是否有问题？（读引脚电平时R607上是否有压降，导致不准确）

提问者：wywrtswe 地点：- 浏览次数：5637 提问时间：10-22 14:25

我有更好的答案

6条回答: 青岛宏仓商贸有限公司 04-07 11:02

多余，即使上电过程I/O状态有变化，但你接了两个电阻到地、电源，无论如何都不会出问题。
即便有，考虑到设置成输入时，阻抗很高，输入电流很小，不会有什么影响。

但多余就是多余。。。除非你在电阻后，I/O前接了个电容到地，那才有用。。

 评论0  赞37; zhuo85 03-31 14:37

最好串个电阻，这是良好的习惯；
我一般加阻容滤波；

 评论0  赞70; zixiang_huang 04-02 21:14

430的管脚配置为输入模式时，管脚的输入阻抗很高，输入加上10k电阻，可以进一步提高输入阻抗；
如果你仅仅判断引脚的高低电平，去掉不会有影响。

 评论0  赞56; zhong211 04-04 18:13

串个电阻是好习惯。不会有压降的。

 评论0  赞76; 杀戮之神 03-29 21:50

加电容要小心，否则会成时间常数的。

 评论0  赞82; 60user148 04-04 13:35

电阻并不多余，对读取电平没有影响

 评论0  赞94
