请教单片机开关量输入电路

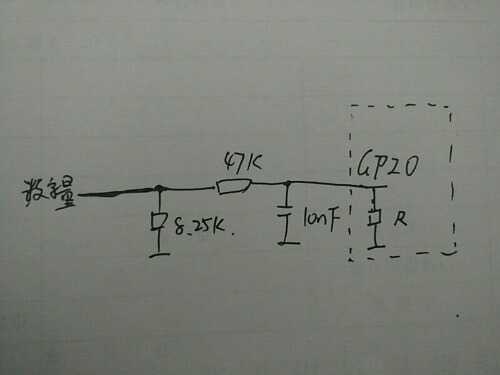

如图，参考别家开关量输入电路，高有效。虚框是单片机内部。请问8.25k的作用是什么？单片机管脚输入最大6v,管脚下拉电阻25k-50k。个人分析若外部数字量12v,如果下拉电阻50k,那进管脚不就是6v,单片机管脚不就烧了吗？要是开关量大于12v,这个电路还能用吗？谢谢！

提问者：CHERYLCHEN 地点：- 浏览次数：7297 提问时间：10-19 17:56

我有更好的答案

5条回答: 秦翙栀610 06-01 00:31

这个应该不是按照输入12V设计的。其中的8.25k是下拉电阻，保证未接输入时为低电平输入。

你要12V输入，可以自己弄个电阻分压。

 评论0  赞33; safag 06-06 01:32

我看原设计就是按12v设计的，我觉得8.25k是不是用于分流，保证单片机管脚灌入电流小

 评论0  赞72; 青岛宏仓商贸有限公司 06-05 00:27

“个人分析若外部数字量12v,如果下拉电阻50k,那进管脚不就是6v,单片机管脚不就烧了吗？”

不一定会烧，单片机IO口有保护二极管，实际应该是可以正常工作的，但是仍然不建议这样使用，最好在外部就分好压，同样用两个电阻一个电容，可靠性好n倍，

 评论0  赞20; testd018 06-07 18:26

干脆在IO端口处并一个5.1V稳压管

 评论0  赞90; 安伦天嘻嘻 06-07 10:39

有钳位二极管保护

 评论0  赞79
