关于隔离电源电压检测电路

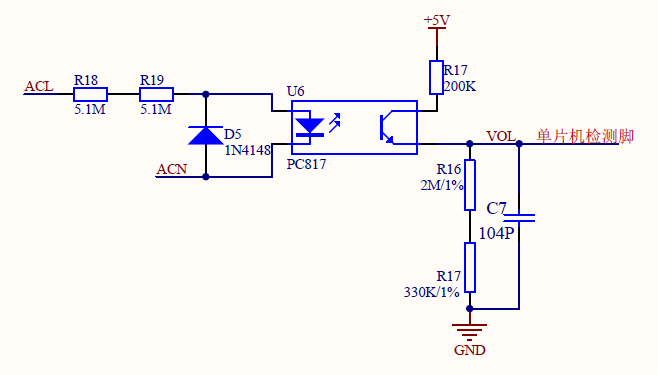

如图，输入220v AC, 输出给单片机检测

做的是一个隔离电网电压检测电路。当电网电压输入为160V时，单片机检测低压报警。当电网电压输入为265V时，单片机检测高压报警。

现在问题是：批量做不一致，调好一台机的软件，其他误差很大，超过10%以上，请教是什么问题？是否有更好的方案？

提问者：wqqty 地点：- 浏览次数：9734 提问时间：10-28 14:11

我有更好的答案

8条回答: xtymh 06-22 00:28

改用小型电压互感器吧，精度做到1%毫无困难。

 评论0  赞3; evaluation 06-21 06:22

可以将一个定值电阻改为一个4M左右的定值电阻再加一个2M左右的电位器进行微调，这是硬件上面的；软件里面可以加入校正单元进行补偿

 评论0  赞32; lancy0102 06-24 08:27

电阻误差都是±1%,主要是光耦输出的误差较大，换一个同型号的光耦输出都不一样

 评论0  赞94; bwerwer 06-21 20:57

光耦本身离散性就很大，用来定量不合适

 评论0  赞41; kaishengdianzi 06-20 14:24

楼主用电流法来检测电压是不合适的，其实用电压互感器加比较器的办法最简答、可靠，成本也不比光耦法贵多少，但可靠性会好很多。如果非要用光耦，那么应该用电阻分压，然后用晶体管做检测，最后经过光耦将结果传给后级系统，其成本不会比互感器便宜到哪去。至于12楼给出的运放方案，可用，但成本实在太高了。
如果系统电源用变压器降压供电，那更简单，直接利用变压器做“互感器”，附加成本是最低的。

 评论0  赞38; iiiegsd 06-15 14:12

用电压互感器是最简单的，但是会增加整机的待机功耗吧？大概会增加多少呢？（系统用的是隔离开关电源方案。之前都采用非隔离的电源，直接电阻分压采样就行了。现在做隔离的，并且还要考虑整机待机功耗）

 评论0  赞90; 脑洞大赛17 06-18 12:20

用电阻分压采样，在单片机ADC管脚上加一个电位抬升，用算法去求有效值，成本低，结果可靠。

 评论0  赞43; vmuwuerds 06-19 10:39

互感器精度高一些，光耦离散性大，如果硬件不能变的话，可以从软件着手，做一个工装，出厂前每个板卡增加一个校准的步骤。

 评论0  赞31
