问个可控硅 控制极G和单片机i/O输出的电路问题

楼主最好采用光耦进行输入与输出的隔离驱动

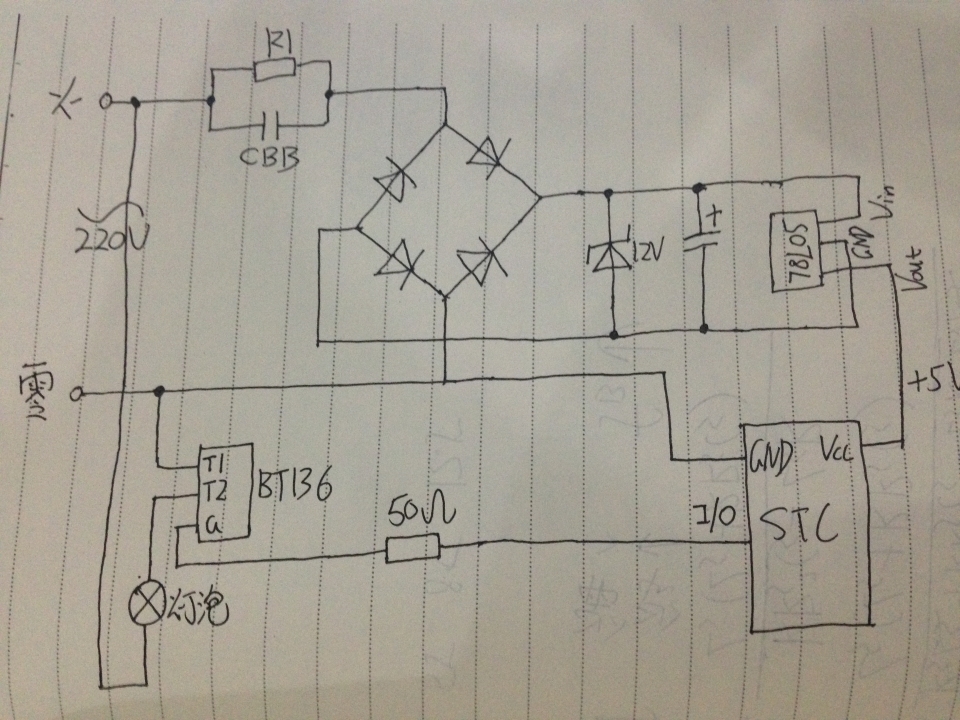

你的触发方式(可控硅控制极G经过一个50欧姆2W的电阻接到单片机的一个I/O口上)，单片机的GND必须与晶闸管T1联接。

BT136需要数十mA触发电流，这么大触发电流是单片机无法提供的。

单片机的GND必须接220V的一个端子啊，也就是和灯**共地

50欧姆电阻串接一个104p电容应该就可以

LZ别瞎玩，看LS，别看那些教你接104电容什么的

控制可控硅要不隔离驱动,电源回路要全盘考虑.

好像21IC有这类帖子.

用光耦吧很好处理

楼主之前在我发的那个简单粗暴的用单片机控制可控硅调光的帖子里面也问过相关的问题。

我觉得楼主有以下几点可以表扬：
1、有钻劲，任性，一个问题不解决不轻易放弃。
2、会充分利用论坛进行交流和沟通。
3、还有很多优点……

但是以下这一点不解决，真的没法交流，甚至真的小命不保。
1、基本的器件工作原理不懂，提示了先去了解器件，没有按照指示去做。比如你这个例子中用的双向可控硅，触发过程，自动关断过程都不懂。你可以找一个普通的220V转24V的电源变压器，在24V电压下进行实验，先摸清楚可控硅到底怎么工作的。
2、基本回路不懂，站在地上单独摸零线不会触电（前提是零线正常），站在地上单独摸火线就会触电，有没有深入清楚的理解为什么？站在塑料板凳上单独摸零线或者单独摸火线不会触电，但是同时摸零线和火线就会触电，你又是否深入理解为什么？（其实这些问题也许根本不能用深入理解这个词，但是我认为你还是要去弄清楚）
3、搞清楚以上问题，再跟你谈冷地，热地，光耦隔离，短脉冲触发可控硅等等问题。

楼主切记：没搞清楚这些东西之前，一定不要单独再自己一个人做有关强电的实验了。
