3.3V单片机控制3.3V大功率LED用MOS管驱动不了

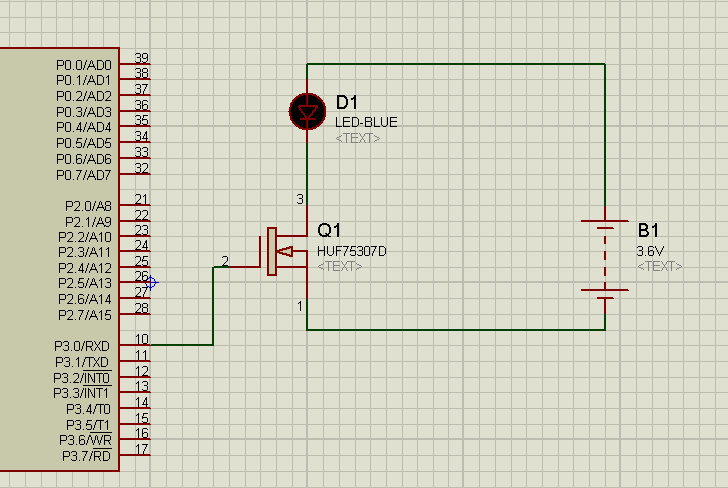

单片机是STC15L104W,MOS管是HUF75307D,用3.6V的3节充电电池接上后MOS管一直导通,不受单片机控制,灯珠是3.3V 3W的大功率灯珠

提问者：60user85 地点：- 浏览次数：8648 提问时间：10-19 10:37

我有更好的答案

7条回答: tvtsterwerw 01-14 02:25 回答数：0 被采纳数：0

G极串只小电阻. 用示波器看下p3.0波形到位了吗
HUF75307D3中文资料

 评论0  赞79; cmh17 01-13 04:25 回答数：被采纳数：

一直导通说明P3.0一直是高电平，可以用虚拟示波器看看该引脚电平有没有变化。

 评论0  赞25; she558742 01-21 10:32 回答数：0 被采纳数：0

大功率LED一般有专门的驱动IC。
找个带EN端的驱动IC，用单片机控制它的EN脚好了。

 评论0  赞50; testd001xx 01-16 23:34 回答数：被采纳数：

单片机可默认输出为高，D1上串联一个电阻，在Q1导通时，测D1两端的电压求电流，看是否达到LED的发光要求

 评论0  赞0; 键盘侠Alex 01-19 22:35 回答数：被采纳数：

我用si2303mos管，用stc直驱根本没问题

 评论0  赞63; xxsxsjd 01-17 13:09 回答数：被采纳数：

用镊子把G接地看关不关断？

不够亮可能是VGS太低不能完全导通。

 评论0  赞53; nvwuwy 10-19 10:37 回答数：1 被采纳数：0

场效应管的源极和漏极之间一般要接入较高的电压，如10V，还要在栅极和漏极上串只限流电阻。
你用万用表测量一下漏极电流有多大，看看是否达到了驱动LED的发光电流。

 评论0  赞0
