温度传感器

什么是温度传感器

温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。

温度传感器主要分类

温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器(RTD)和IC温度传感器。IC温度传感器又包括模拟输出和数字输出两种类型。

如果按接触式和非接触式分：

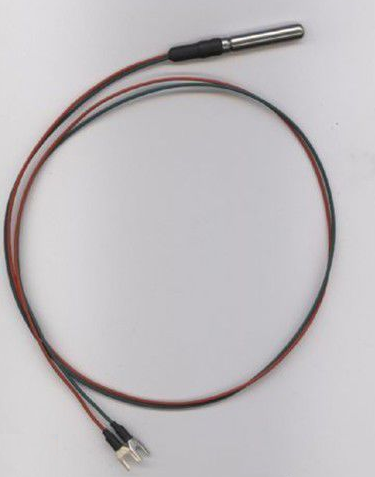

接触式温度传感器
接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。
温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。
一般测量精度较高。在一定的测温范围内，温度计也可测量物体内部的温度分布。但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。它们广泛应用于工业、农业、商业等部门。在日常生活中人们也常常使用这些温度计。随着低温技术在国防工程、空间技术、冶金、电子、食品、医药和石油化工等部门的广泛应用和超导技术的研究，测量120K以下温度的低温温度计得到了发展，如低温气体温度计、蒸汽压温度计、声学温度计、顺磁盐温度计、量子温度计、低温热电阻和低温温差电偶等。低温温度计要求感温元件体积小、准确度高、复现性和稳定性好。利用多孔高硅氧玻璃渗碳烧结而成的渗碳玻璃热电阻就是低温温度计的一种感温元件，可用于测量1.6～300K范围内的温度。

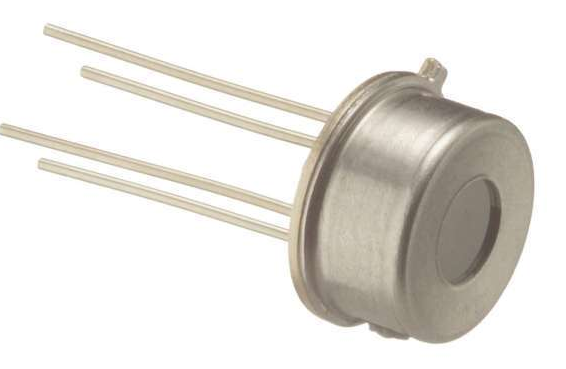

非接触式温度传感器
它的敏感元件与被测对象互不接触，又称非接触式测温仪表。这种仪表可用来测量运动物体、小目标和热容量小或温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。
最常用的非接触式测温仪表基于黑体辐射的基本定律，称为辐射测温仪表。

辐射测温法包括亮度法（见光学高温计）、辐射法（见辐射高温计）和比色法（见比色温度计）。各类辐射测温方法只能测出对应的光度温度、辐射温度或比色温度。只有对黑体（吸收全部辐射并不反射光的物体）所测温度才是真实温度。如欲测定物体的真实温度，则必须进行材料表面发射率的修正。而材料表面发射率不仅取决于温度和波长，而且还与表面状态、涂膜和微观组织等有关，因此很难精确测量。在自动化生产中往往需要利用辐射测温法来测量或控制某些物体的表面温度，如冶金中的钢带轧制温度、轧辊温度、锻件温度和各种熔融金属在冶炼炉或坩埚中的温度。在这些具体情况下，物体表面发射率的测量是相当困难的。对于固体表面温度自动测量和控制，可以采用附加的反射镜使与被测表面一起组成黑体空腔。附加辐射的影响能提高被测表面的有效辐射和有效发射系数。利用有效发射系数通过仪表对实测温度进行相应的修正，最终可得到被测表面的真实温度。最为典型的附加反射镜是半球反射镜。球中心附近被测表面的漫射辐射能受半球镜反射回到表面而形成附加辐射，从而提高有效发射系数式中ε为材料表面发射率，ρ为反射镜的反射率。

至于气体和液体介质真实温度的辐射测量，则可以用插入耐热材料管至一定深度以形成黑体空腔的方法。通过计算求出与介质达到热平衡后的圆筒空腔的有效发射系数。在自动测量和控制中就可以用此值对所测腔底温度（即介质温度）进行修正而得到介质的真实温度。

非接触测温优点：测量上限不受感温元件耐温程度的限制，因而对最高可测温度原则上没有限制。对于1800℃以上的高温，主要采用非接触测温方法。随着红外技术的发展，辐射测温 逐渐由可见光向红外线扩展，700℃以下直至常温都已采用，且分辨率很高。

温度传感器的工作原理

温度传感器是利用物质各种物理性质随温度变化的规律把温度转换为可用输出信号。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。现代的温度传感器外形非常得小，这样更加让它广泛应用在生产实践的各个领域中，也为我们的生活提供了无数的便利和功能。

金属膨胀原理设计的传感器：金属在环境温度变化后会产生一个相应的延伸，因此传感器可以以不同方式对这种反应进行信号转换。
双金属片式传感器：双金属片由两片不同膨胀系数的金属贴在一起而组成，随着温度变化，材料A比另外一种金属膨胀程度要高，引起金属片弯曲。弯曲的曲率可以转换成一个输出信号。
双金属杆和金属管传感器：随着温度升高，金属管（材料A）长度增加，而不膨胀钢杆（金属B）的长度并不增加，这样由于位置的改变，金属管的线性膨胀就可以进行传递。反过来，这种线性膨胀可以转换成一个输出信号。
液体和气体的变形曲线设计的传感器：在温度变化时，液体和气体同样会相应产生体积的变化。
多种类型的结构可以把这种膨胀的变化转换成位置的变化，这样产生位置的变化输出（电位计、感应偏差、挡流板等等）。
电阻传感：金属随着温度变化，其电阻值也发生变化。
对于不同金属来说，温度每变化一度，电阻值变化是不同的，而电阻值又可以直接作为输出信号。

电阻共有两种变化类型
正温度系数
温度升高 = 阻值增加
温度降低 = 阻值减少
负温度系数
温度升高 = 阻值减少
温度降低 = 阻值增加

热电偶传感
热电偶由两个不同材料的金属线组成，在末端焊接在一起。再测出不加热部位的环境温度，就可以准确知道加热点的温度。由于它必须有两种不同材质的导体，所以称之为热电偶。不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度也各不相同。热电偶的灵敏度是指加热点温度变化1℃时，输出电位差的变化量。对于大多数金属材料支撑的热电偶而言，这个数值大约在5～40微伏/℃之间。[1]
由于热电偶温度传感器的灵敏度与材料的粗细无关，用非常细的材料也能够做成温度传感器。也由于制作热电偶的金属材料具有很好的延展性，这种细微的测温元件有极高的响应速度，可以测量快速变化的过程。

温度传感器的选择方法

如果要进行可靠的温度测量，首先就需要选择正确的温度仪表，也就是温度传感器。其中热电偶、热敏电阻、铂电阻(RTD)和温度IC都是测试中最常用的温度传感器。

以下是对热电偶和热敏电阻两种温度仪表的特点介绍。

1、热电偶
热电偶是温度测量中最常用的温度传感器。其主要好处是宽温度范围和适应各种大气环境，
而且结实、价低，无需供电，也是最便宜的。热电偶由在一端连接的两条不同金属线(金属A和金属B)构成，当热电偶一端受热时，热电偶电路中就有电势差。可用测量的电势差来计算温度。
不过，电压和温度间是非线性关系，温度由于电压和温度是非线性关系，因此需要为参考温度(Tref)作第二次测量，并利用测试设备软件或硬件在仪器内部处理电压-温度变换，以最终获得热偶温度(Tx)。Agilent34970A和34980A数据采集器均有内置的测量了运算能力。
简而言之，热电偶是最简单和最通用的温度传感器，但热电偶并不适合高精度的的测量和应用。

2、热敏电阻
热敏电阻是用半导体材料， 大多为负温度系数，即阻值随温度增加而降低。
温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。制造商给不出标准化的热敏电阻曲线。
热敏电阻体积非常小，对温度变化的响应也快。但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。
热敏电阻在两条线上测量的是绝对温度， 有较好的精度，但它比热偶贵， 可测温度范围也小于热偶。一种常用热敏电阻在25℃时的阻值为5kΩ，每1℃的温度改变造成200Ω的电阻变化。注意10Ω的引线电阻仅造成可忽略的 0.05℃误差。它非常适合需要进行快速和灵敏温度测量的电流控制应用。尺寸小对于有空间要求的应用是有利的，但必须注意防止自热误差。
热敏电阻还有其自身的测量技巧。热敏电阻体积小是优点，它能很快稳定，不会造成热负载。不过也因此很不结实，大电流会造成自热。由于热敏电阻是一种电阻性器件，任何电流源都会在其上因功率而造成发热。功率等于电流平方与电阻的积。因此要使用小的电流源。如果热敏电阻暴露在高热中，将导致永久性的损坏。
通过对两种温度仪表的介绍，希望对大家工作学习有所帮助。

温度传感器的注意事项：
1、被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送；
2、测温范围的大小和精度要求；
3、测温元件大小是否适当；
4、在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求；
5、被测对象的环境条件对测温元件是否有损害；
6、价格如保，使用是否方便。

温度传感器的检定规程：
1、《JJG229-2010工业铂、
温度传感器（图8）
温度传感器（图8）
铜热电阻检定规程》
2、《JJG833-2007标准组铂铑10-铂热电偶检定规程》
3、《JJG141-2000工作用贵金属热电偶检定规程》
4、《JJG351-1996工作用廉金属热电偶检定规程》
5、《JJG368-2000工作用铜-铜镍热电偶检定规程》
温度传感器检定标准技术及指标：
1、测量准确度：0.01级;分辨率0.1uV和0.1mΩ；
2、扫描开关寄生电势：≤0.4μV；
3、温度范围： 水槽：(室温+5~95)℃ 油槽：(95 ~ 300)℃ 低温恒温槽：(-80 ~ 100)℃ 高温炉：(300~1200)℃；
4、控温稳定度：优于0.01℃/10min(油槽、水槽、低温恒温槽);0.2℃/min(管式检定炉)；
5、总不确定度：热电偶检定，测量不确定度优于0.7℃，重复性误差<0.25℃;热电阻检定测量不确定度优于50mk，重复性误差<10mk；
6、检定数量：一次可同时检热电偶(1-8)支，一次可同时检同线制热电阻(1-7)支；
7、工作电源：AC220V±10%，50Hz，并有良好保护接地；
8、高温炉功率：约2KW；
9、恒温槽功率：约2KW；
10、微机测控系统功率：<500。温度传感器检定装置功能和特点：
1、检定K、E、J、N、B、S、R、T等多种型号的工作用热电偶；
2、检定Pt100、Pt10、Cu50、Cu100等各种工作用热电阻，玻璃液体温度计、压力式温度计、双金属温度计；
3、多路低电势自动转换开关，寄生电势≤0.4μV；
4、控制1-4台高温炉；
5、温场测试：可进行检定炉、油槽、水槽、低温恒温槽的温场测试；
6、线制转换：可进行二线制、三线制、四线制电阻检定；
7、软件具有比对实验、重复性实验、温场实验等相关实验功能；
8、在Windows2000/XP以上平台，全中文界面，标准Windows操作系统，方便快捷。可实现：
1）设备自检、查线；
2）屏幕显示并保存控温曲线≤0.4μV；
3）检测数据自动采集；
4）自动生成符合要求的检定记录；
5）自动保存检定结果，且不可人工更改；
6）查询各种热电偶、热电阻分度表及其它帮助；
7）热电偶、热电阻所有历史检定数据、控温曲线查询 统计及计量的智能化管理功能。

温度传感器的发展状况：
近年来，我国工业现代化的进程和电子信息产业连续的高速增长，
带动了传感器市场的快速上升。温度传感器作为传感器中的重要一类，占整个传感器总需求量的40%以上。温度传感器是利用NTC的阻值随温度变化的特性，将非电学的物理量转换为电学量，从而可以进行温度精确测量与自动控制的半导体器件。温度传感器用途十分广阔，可用作温度测量与控制、温度补偿、流速、流量和风速测定、液位指示、温度测量、紫外光和红外光测量、微波功率测量等而被广泛的应用于彩电、电脑彩色显示器、切换式电源、热水器、电冰箱、厨房设备、空调、汽车等领域。近年来汽车电子、消费电子行业的快速增长带动了我国温度传感器需求的快速增长。
