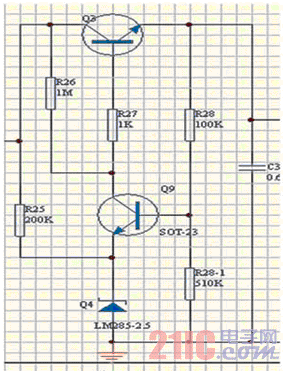

24v降压到16v电路图

如图方案采用Linear公司生产的LT1934芯片，成本较高，总体效率高，对用电负载电路设计要求不高，有很大的调整余量。在输入24VDC时，与输入不隔离的一组输出5V，9mA电流，与输入隔离的一组输出5V，4mA电流，24VDC总线电流可以轻松做到小于3.5mA，效率可以达到85％以上。

LT1934系列芯片是一种由基准电压源、振荡电路和误差放大器等构成的、PWM控制的CMOS降压型DC/DC控制器。主要指标：输入电压为3.3〜34V，输出电压为1.5〜6.0V，可以0.1V为进阶单位来进行设定；低静态电流12μA最大值，最大输出电流300mA。图4为LT1934的基本电路。

在设计电路时，器件选择和S-8251基本一样，在PCB版图设计时要注意电容C2和芯片LT1934距离不能太远，尽量使用粗线，最好使用地平面，否则会引起自激振荡。电感L1对DC/DC的转换效率起决定作用。如果L1偏小，电路的转换效率将降低，启动电流增大，甚至无法启动。如果L1偏大，则会造成输出能力下降，同时DC/DC电路将可能产生振荡。
