精密串联型稳压电源电路图

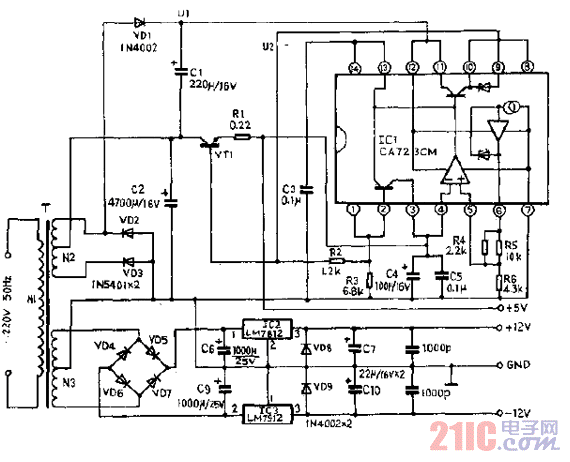

电路原理如图所示，变压器T的次级N3的中心抽头与二极管VD2、VD3的正极和电容C2、C6、C7的负极及电容C9、C10的正极等元器件的公共点相连并接地，其地电位为零。+5V稳压电源采用了一只性能优良的集成块CA723，作为自动调整输出电压。由二极管VD1整流、电容C1滤波，U1获取的正直流电压提供给CA723的11脚，CA723的6脚为一恒定电压，经电阻R4、R5和R6分压，使5脚能获取到基准电压。若+5V输出端电压升高时，CA723的4脚电位升高，经CA723中的比较器进行比较后，该比较信号送入误差放大器，其10脚输出低电位给调整管VT1的基极，使VT1的集电极与发射极间电压增大，则输出电压减小，达到自动稳压。若输出电压减小，则整个变化过程将会向相反的方向变化。

主要技术指标：输入电压：220V、50Hz，允许电压变化正负10%；输出直流电压及负载电流：+5V 2A、+12V 1A、-12V 1A；输出纹波《30mA；输出电压调整范围：正负0.5V；本电源有过载及短路保护装置；变压器T的参数：功率：35VA、N2：2x12V、N3：2x15V；环境温度：-10～+40摄氏度。
