电源电路电源

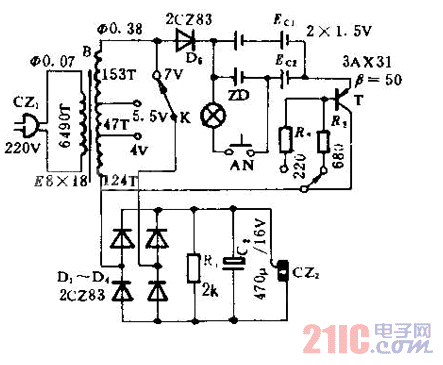

本电路,既可用于对大电流使用后的镉镍电池、干电池充电,也可作为一般低压直流电源用。
本电路由充电部分和直流输出部分组成。K2为快充、慢充选择开关,R2,R3为限流电阻,可改变充电电流的大小。通常,快充控制在4h左右,慢充约14h。NA,ZD组成试验电路。充电前,装上待充电池。按AN时,ZD无光或有微光是正常的,当充电时间达到要求时,按AN后,待ZD发光维持10s以上说明电充满,可供用电器使作。
