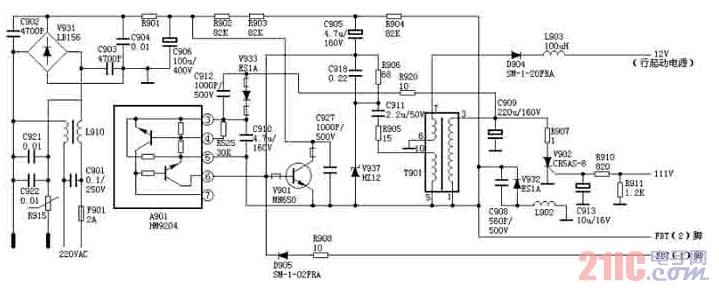

日立NP84C机芯电源电路图

采用日立NP84C机芯的彩电有：日立CPT-1924SF、CPT-2001SF、CPT-2008SF、CPT-2125SF、CPT2157SF、金星C478、金星C518等。

振荡过程

C906上约300V的直流电压经R902、R903、C905加到Q901的B极，Q901开始导通，C极电流流过T901的初级绕组T901的（1）、（3）脚，产生感应电动势，经耦合到（5）、（10）绕组，产生上正下负的感应电压，此电压经R905、C911、R906、C908送到Q901的B极，使Q901的电流进一步增大，正反馈的结果使Q901迅速饱和导通。

Q901饱和期间，T901的（1）、（3）绕组电流线性增大，在C909上建立110V的直流电压。同时，在Q901饱和期间，C911被不断充电，使Q901的B极电压越来越小，最后使Q901退出饱和状态。

Q901一旦退出饱和状态，T901的（1）、（3）绕组中电流减小，T901各绕组的感应电压极性全部翻转，正反馈的结果使Q901迅速截止。

Q901截止后，T901（1）、（3）绕组的感应电压极性是（3）正（1）负，V932导通，T901中的磁场能经V932向负载及C909释放。同时C911经R905、T901的（5）、（10）脚、FBT（1）、（2）脚、D905、R908放电，FBT的（1）、（2）脚输出的行逆程脉冲经R908、D905送到Q901的B极，使Q901提前导通，开始新一轮振荡。

稳压电路

稳压电路由A901完成，通过A901的（6）脚控制Q901导通时间的长短，以达到控制输出电压的目的。在Q901截止期间，V933导通，C910上建立取样电压，如果输出电压不稳，则反映到C910两端，通过A901的调节，使输出电压稳定。

保护电路

NP84C机芯的保护电路由可控硅V902构成（图中未画出），它有三路保护：行电流过流保护、显象管阳极过压保护和开关电源输出过压保护，一旦这三个地方有异常，V902导通，111V被短路，开关电源停振。
