农用喷药杀虫控制电路

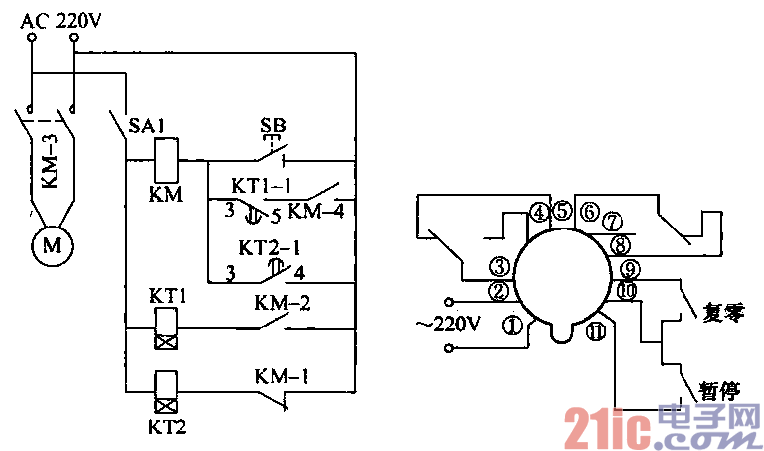

用时间继电器组成的苗圃自动喷药杀虫控制电路如图所示，开停时间可人工进行设定，可喷洒

2min、停止30min，然后再喷洒2m/n、停止30min，周而复始地工作。

    当接通启动开关SA1以后，时

间继电器KT2线圈通过KM-1常闭

触点形成回路，开始工作，所设定的

延迟时间到达以后，其KT2-1常开触

点闭合，进而使交流接触器KM线圈

得电工作。使其邻组触点动作。其

中，KM-3触点闭合以后接通了水泵

电动机的供电电路，开始抽水喷洒j

而辅助触点KM-1断开．使时间继电

器KT2失电，其KT2-1触点断开；

但由于KM的常开触点KM-3已经闭

合，KM线圈通过KTl-1、KM-3继

续得电工作，故而使水泵继续维持喷

洒。由于KM-2触点的闭合，KT1时

间继电器线圈得电开始工作，当其所设定的延迟时间到达时，KTl-1触点断开，使KM交流接触器线圈失

去供电而释放，其KM-3触点断开，水泵电动机失去供电而停止工作。同时，由于KM-1常闭触点复位，

KT2时间继电器得电开始工作。

    如果通电以后需要立即进行喷洒，则只要点动开关SB点动，使水泵电动机起动即可实现。

    KT1、KT2是一种具有数字显示的时间继电器。该继电器延时范囤为19h59min，调整单位为nun。
