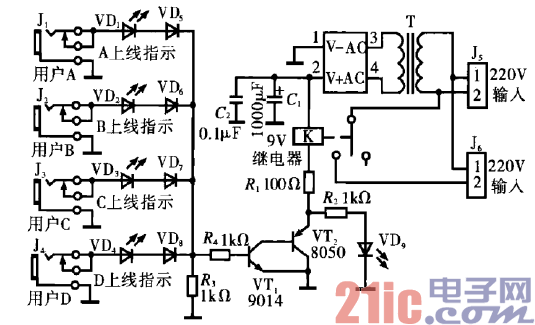

宽带共享电源控制器电路

宽带共享电源控制器电路
提问者:脑洞大赛4 地点:- 浏览次数:4579 提问时间:08-29 01:41
我有更好的答案
提 交
1条回答
hytgab 09-06 06:19



电路工作原理:该控制器从计算机的USB取电,将USB数据

线一端插入计算机的USB接口,另一端则剪断取出红线(+)、

黑线(一)接一DC(直流)电源插头后,插入Jl~J4的任一接

U,其他用户依次接人。如距离稍远,则可以利用网线的空闲

线,小心剥开网线,通过水晶插头也可以清楚看到网线的排列和

颜色。这里选用第7条和第8条。
