遥控风扇转速调节器电路

提问者：通信小学生地点：- 浏览次数：7599 提问时间：09-29 11:57

我有更好的答案

1条回答: 60user99 10-05 03:36 回答数：0 被采纳数：0

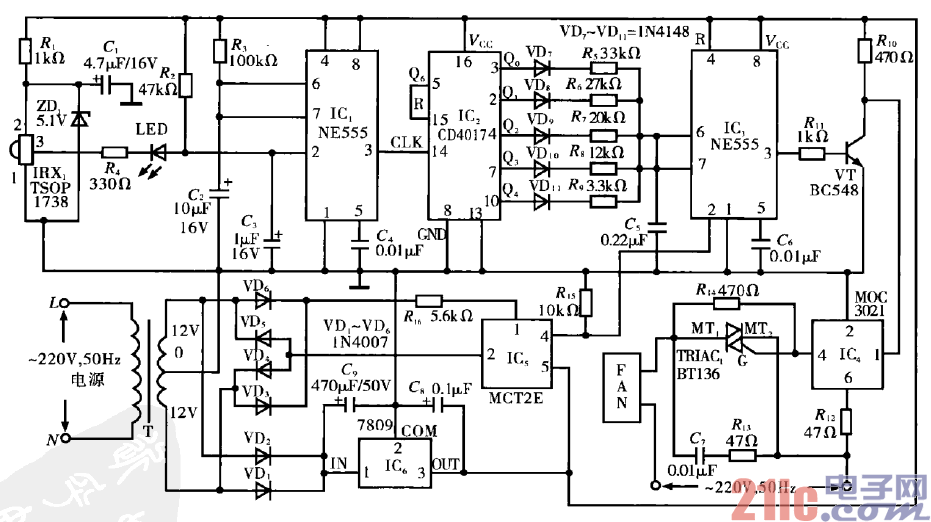

电路工作原理：电路用TSOP1738红外线接收模块来接收遥

控器送来的红外信号。用稳定的9V供电，220 V交流电源经变

压器T降压，再经VD，、VD2全波整流，用稳压芯片7809稳定成

9V。遥控器上的任何按键都可用来控制风扇速度。红外线接收

模块输出的脉冲经R4和LED后作为定时器芯片NE555 (IC．)的

触发信号。Ic,连接成单稳工作模式，为十进制计数器芯片

CD4017 (lC2)的时钟信号提供时延。

 评论0  赞62
