小功率UPS电源电路:

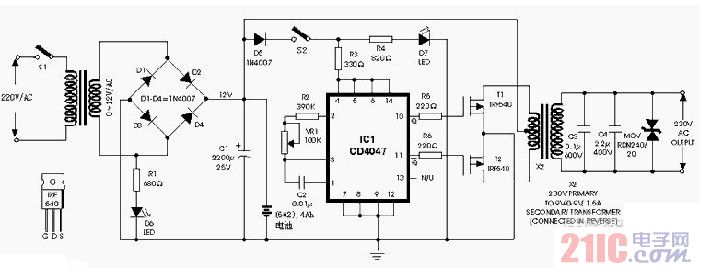

下图是一款小功率在线式后备(UPS)电源电路。其工作原理是:
IC1构成50Hz时钟发生器，由10、11脚输出对称的但相位相方的方波。T1、T2组成功率放大电路，其轮流导通，在X2的原边形成频率为50Hz的脉动电流，并在X2的副边感应出同样频率的220伏电压。
图 小功率UPS电源电路
制作及调试:
制作时，X2可使用带中心抽头的（9-12伏）电源变压器，其低压端接T1、T2，中心抽头接电源正极。变压器功率由实际需要定，并要考虑T1、T2的功率，需要在T1,T2上加上散热器。另外，制作时注意安全，输出端的C3,C4,MOV可以根据需要取消掉。如果负载为电阻性，可以提高IC1的震荡频率，并且将变压器换成铁氧体变压器，可以做更大功率。
