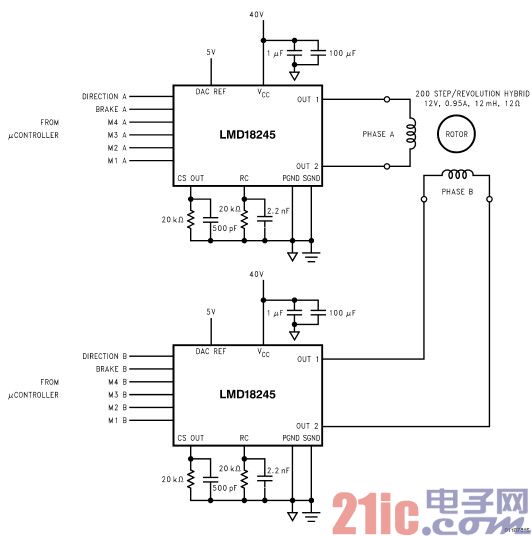

基于LMD18245的双极步进电机控制电路图

一个创新的电流检测方法，消除了功率损耗与电机串联的检测电阻，一个4位数字-模拟转换器(DAC)，提供了一个数字控制电机的电流路径，而且，通过扩展，简化实施全，半及微步步进电机驱动器，这LMD18245的应用电路是一个双极步进电机斩波驱动器的功率级。20kΩ电阻和2.2 nF的电容在RC和地之间连接设置关闭时间约48微秒，20kΩ电阻在CS连接输出和地面约200毫安每伏的门槛设置为斩波增益 。

使用LMD18245全桥功率放大器集成型直流有刷电机或双极步进电机的一个阶段，可以设计各种电机应用中的电流驱动和控制所需的所有电路块。LMD18245的控制电机电流通过一个固定的关断时间的斩波技术，所有的DMOS H桥功率级提供高达3A的连续输出电流(6A高峰)在电源电压高达55V DMOS功率开关具有高效率低的RDS(ON)，和一个二极管内在DMOS车身结构，消除了通常所需的分立二极管钳位双极型功率阶段 。

一个创新的电流检测方法，消除了功率损耗与电机串联的检测电阻，一个4位数字-模拟转换器(DAC)，提供了一个数字控制电机的电流路径，而且，通过扩展，简化实施全，半及微步步进电机驱动器，这LMD18245的应用电路是一个双极步进电机斩波驱动器的功率级。20kΩ电阻和2.2 nF的电容在RC和地之间连接设置关闭时间约48微秒，20kΩ电阻在CS连接输出和地面约200毫安每伏的门槛设置为斩波增益 。

数字信号控制用于 ??切碎的阈值，绕组电流的方向，通过扩展，驱动器类型(整步，半步，等) 。一个μprocessor或μcontroller通常提供的数字控制信号。
