供电0-1小时的定时交流电源电路图

供电0-1小时的定时交流电源电路图
提问者:zoujing0710 地点:- 浏览次数:8243 提问时间:01-09 03:00
我有更好的答案
提 交
1条回答
niggle 01-11 05:31

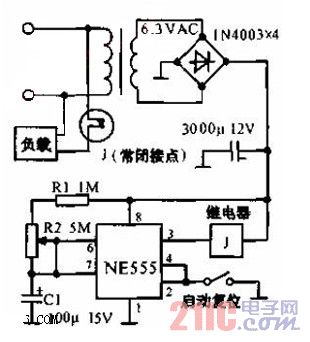

如图所示的是供电0~1小时的时定交流电源电路图,由555构成1小时之内定时器,J为线圈阻抗212ΩIRC MR312C继电器,或电流小于200mA的12V继电器。图中参数,延迟时间为3~58分钟。如果要得到其它定时范围,可改变R2和C1的值。从顶部顺时针看NE555R 脚顺序为8、3、4、2、1、7和6。
