电子电路

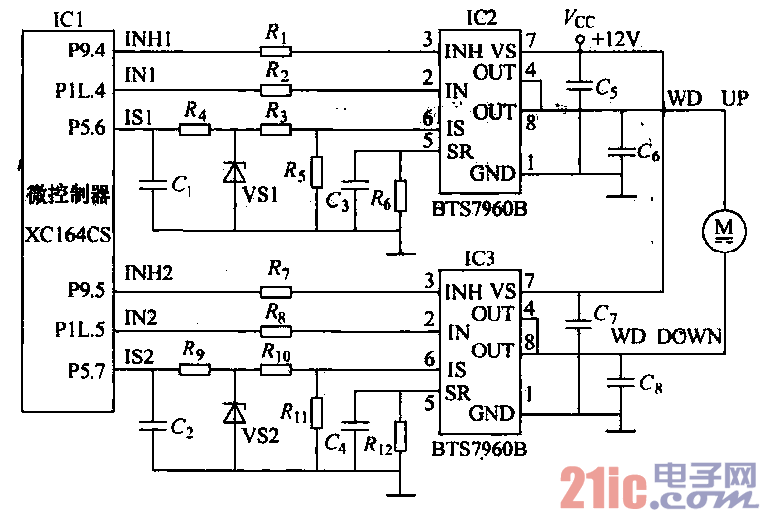

采用两个半桥智能功率驱动芯片BTS 7960B组合成一个全桥驱动
器,驱动直流电动机转动,使车窗上升或下降。BTS7960B是应用于电动机驱动的大电流半桥集成芯片,
它带有一个P沟道的高边MOSFET、一个N沟道的低边MOSFET和一个驱动1C。P沟道高边开关省去了
电荷泵的需求,因而减少了电磁干扰( EMI)。集成的驱动IC具有逻辑电平输入、电流诊断、斜率调节、
死区时间产生和超温、过压、欠压、过流及短路保护的功能。
BTS7960B的通态电阻典型值为16mfl,驱动电流可达4.3A,因此即使在寒冷的冬天,仍能保证车窗
的安全启动。调节SR引脚外接电阻的大小可以调节MOS管导通和关断时间,具有防电磁干扰功能。1S引
脚是电流检测输出引脚。INH引脚为使能引脚,IN引脚用于确定哪个MOSFET导通。当lN—1且INH—
l时。高边MOSFET导通,输出高电
平,当IN=O,且INH-1时,低边
MOSFET导通,输出低电平,16位
微控器XC164CS控制。BTS7960B的
开关动作,同对对系统状态进行定时
监控.接收合适的故障反馈信号,并
通过车载网络(CAN总线)实现与中
央车身控制器的故障信息和按键控制
信息的交换,从而及时在用户界面上
显示故障内容,井对电动车窗进行实
时控制I为了避免车窗电动机启动瞬
间出现电流尖峰。通过对下桥臂开关
管进行频率为20kHz的脉宽调制
( PWM)信号控制,实现软启动功能.
