电子电路

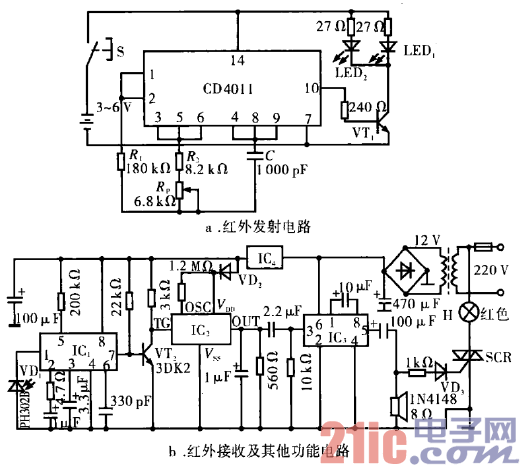

电路工作原理:红外发射电路(图a)由振荡、整形、 调制发射三部分组成。以C D4011为核心构成了一个典型的 CMOS多谐振荡器,其振荡频率为f0 =1/ [2.2 (R2+Rp')·C] (式中Rp’为Rp实际调定值),此处设定f0为40 kHz。振荡输出 波形经CD4011内部与非f J整形后驱动调制发射电路,控制三极 管VT1作,使红外发射二极管LED1、LED2发射约40 kHz的红 外控制信号。
