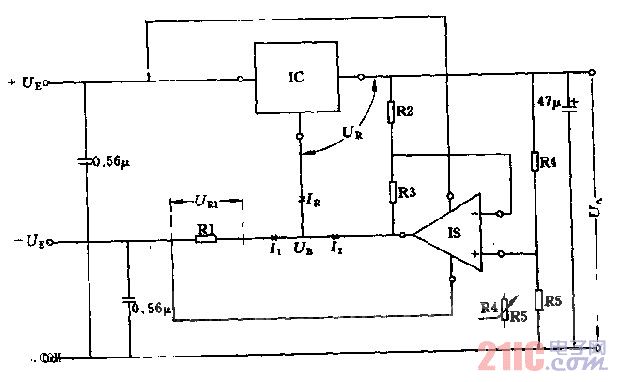

电源电路电源
该电路适于下列条件下应用:最低输出电压Uamin>0.5V.输出电压Ua为Ub与Ur之和,这里Ur为集成稳压电路的稳压值。
调节输出电压的公式为Ua=Ur.R2/4,在调节支路R4、R5内的电流约1mA(在Ua≈0.5V时)。电阻R的选择要使方程式I1=Ir+I2中I1最小时Ur1有1V的数值,以确保运算放大器有足够的负电压。R2和R3值的选择决定于R4+R5的值,应使其流过约1mA的电流,即R2+R3=Ur/1mA。
