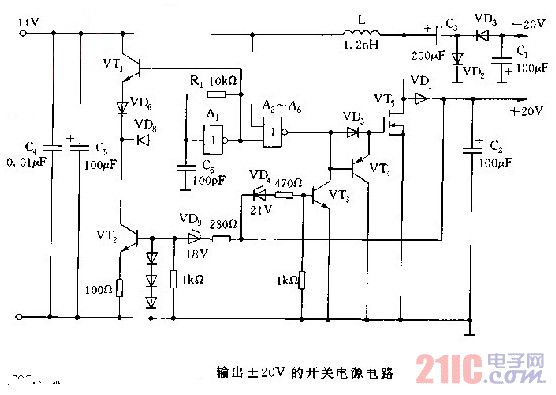

图中是输出正负20V的开关电源电路。当电路接通电源后，由A1，C6和R1产生一个占空比为0.5的振荡器，驱动并联非门A2～A6，A2～A6并联是为了增加驱动能力。并通过VT4加到VT5的栅极。当A2～A6并联非门的输出变为低电平时，VT1转向导通，VT5变为截止，电感L中将产生较大反电动势，使VT5漏极电压迅速上升，从而实现由14V的输入电压转换为正负20V的输出电压。VT2起反馈作用，以保证输出电压稳定。当输出电压升高时，VT2的基极注入电流增大，加速了A1输入端的积分电容C6的放电，从而改变了振荡频率，使输出电压回到原来值，保证了输出电压稳定。当输出电压超过21V时，VD1击穿，VT3导通，VT0截止，这时随着储能元件能量的释放，输出电压会很快降回到20V.
