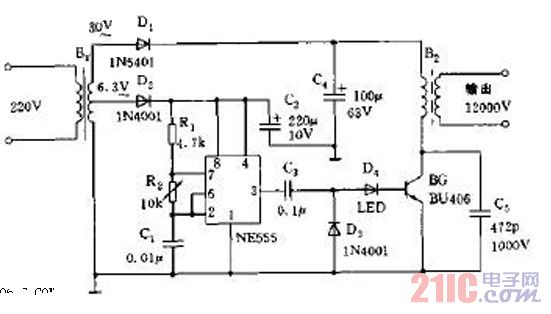

如图是霓虹灯高压电源电路。其制作简单,工作稳定和输出功率大等特点。
电路原理:此电路的核心元件是NE555时基电路,它可产生出15~20kHz的高频振荡信号,高频可由R2调整。驱动信号由其第3脚输出,经C3、D1、LED组成的分电路后,使大功率管BG工作在丙类状态。驱动信号的强度可根据LED亮度直接观察出来,由其驱动功率管的导通和截止,使流过升压变压器B2初级线圈的电流发生大小变化,进而在B2次极产生出高频高压电流,以供霓虹灯管工作。调整R2可使输出电压最高。接在BG集电极与地之间的电容C5不能省去或开路,以防由B2产生的反峰电压击穿BG,一般情况下,本电路输出的功率可驱动3~6m的霓虹灯管发光。
