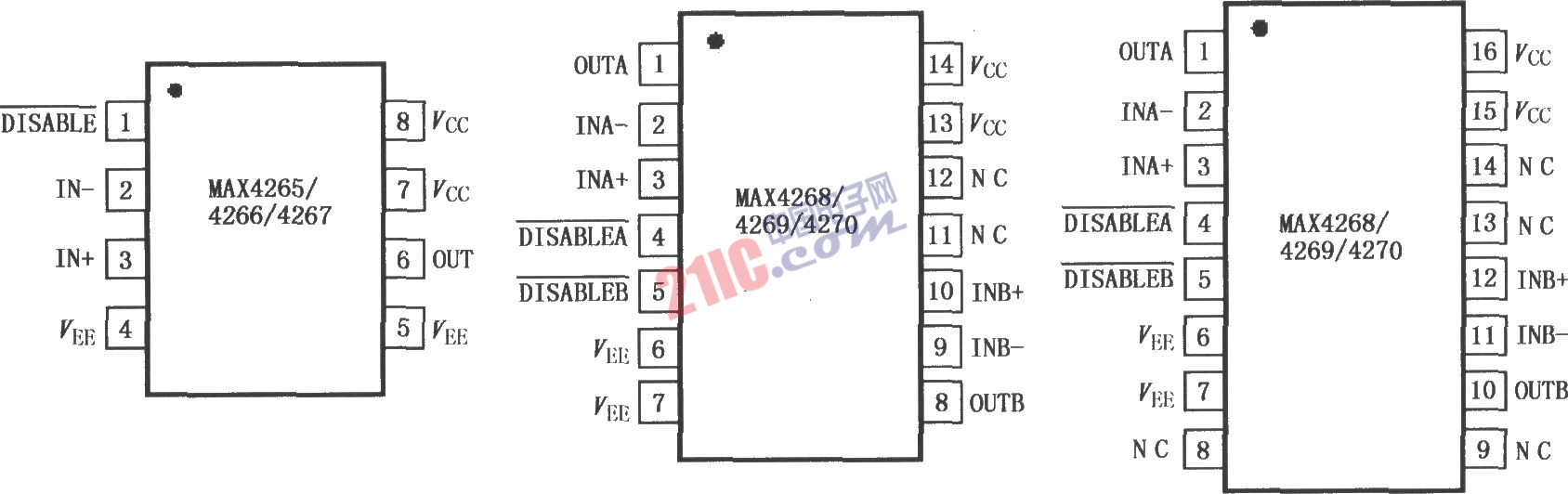

MAX4265～MAX4270 电压反馈运算放大器封装图

MAX4265～MAX4270电压反馈运算放大器具有极低的失真，在整个带宽范围内驱动100Ω负载都将维持极低的失真。它们提供优良的无寄生动态范围(SFDR)，在频率低于5MHz时为-90dBc或更好；在100MHz为-60dBc。单电源工作电压为+4．5～+8．0V，双电源工作电压为±2．25～±4．0V。MAX4265～MAX4270的这些特性是高性能通信和信号处理应用的理想选择，因为在这些应用中要求极低的失真和宽频带。MAX4265是单放大器，MAX4268是双放大器，两者整体增益稳定；MAX4266是单放大器， MAX4269是双放大器，两者具有最小稳定增益2V／V的补偿；MAX4267是单放大器，MAX4270是双放大器，两者具有最小稳定增益5V／V的补偿。为了节省功率，这些放大器具有低功率禁止模式，在此模式下电源电流下降到1．6mA，并且将输出端置为高阻状态。MAX4265／4266／4267采用8脚μMAX封装， MAX4268／4269／4270采用16脚QSOP封装或14脚SO封装，其引脚排列如图所示。
