 检测电路电源



由单电源供电的精密双电流源电路图(XTR101)

由单电源供电的精密双电流源电路图(XTR101)

提问者：mmwurwer 地点：- 浏览次数：2987 提问时间：03-08 14:10

我有更好的答案

1条回答: wangbuhao 03-15 04:47 回答数：被采纳数：

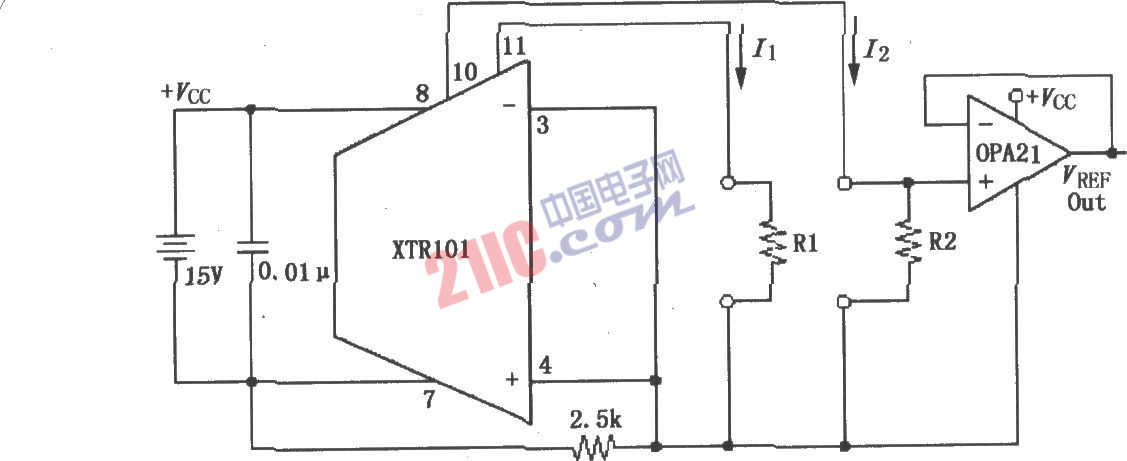

如图所示，XTR101由15V单电源供电，利用芯片内部电流源输出，OPA21接成射极跟随器将电流转换为电压输出。由于芯片内部电流源精密度很高，因此OPA21的输出电压可以作为基准电压VREF输出，内部电流源输出电流为1mA，所以输出电压VREF=1mA×R2。

 评论0  赞27
