XTR106校正正(或负)电桥非线性的连接电路图

提问者：btvwerwer 地点：- 浏览次数：7479 提问时间：02-11 22:29

我有更好的答案

1条回答: 蟹蟹蟹蟹 02-16 14:28

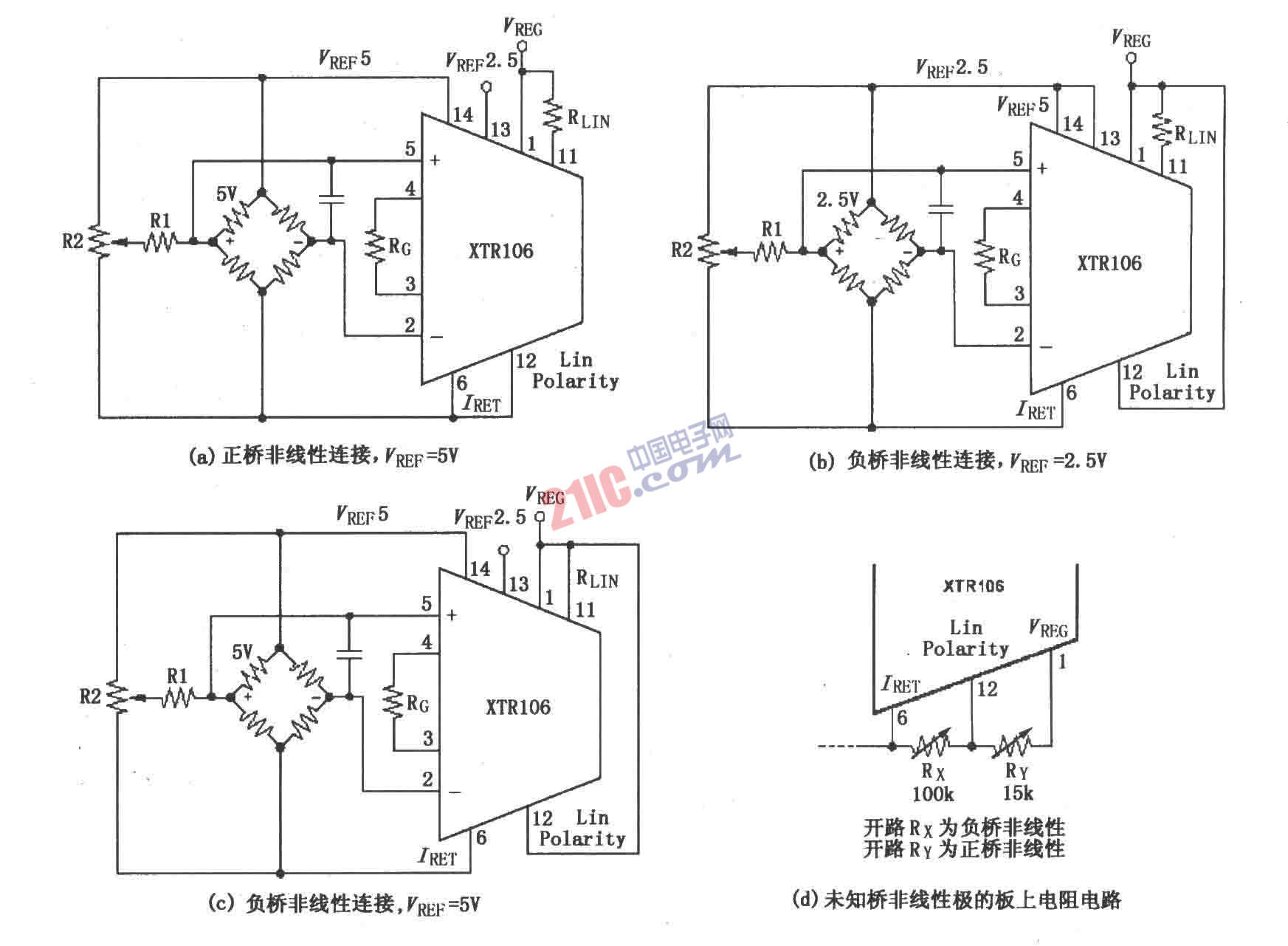

如图所示为XTR106校正正(或负)电桥非线性的连接电路。线性化电阻
。增益设置电阻。
全标定输出范围内调节激励电压VREF(Adj)=VREF(初始)×(1+2B)/(1-2B)。KLIN是非线性因数。其2.5V的参考值为9905Ω，5V时的参考值6645Ω。B是相对于VFS的传感器非线性(为-2.5%非线性，B=-0.025)。VFS是无线性化时的全标定桥输出。

 评论0  赞60
