 检测电路晶体管



XTR110使用外部PNP晶体管的电路图

XTR110使用外部PNP晶体管的电路图

提问者：dxbl 地点：- 浏览次数：785 提问时间：01-02 08:03

我有更好的答案

1条回答: zhanmeizhang 01-04 17:05 回答数：被采纳数：

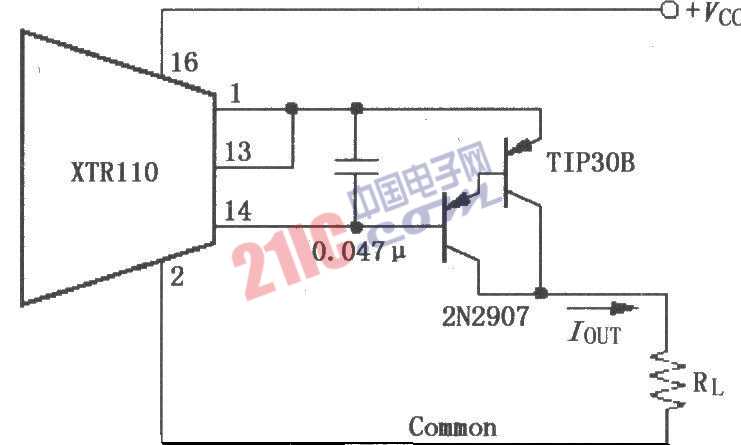

如图所示，该电路采用两个分立PNP三极管组成达林顿管，构成外部PNP晶体管QEXT电路，以扩大输出电流。这里不主张采用集成达林顿管，因为集成达林顿管内部的基极-发射极电阻会引起额外的误差。三极管的功耗取决于电源电压和满刻度输出电流，PMAX=VCCIOUT

 评论0  赞81
