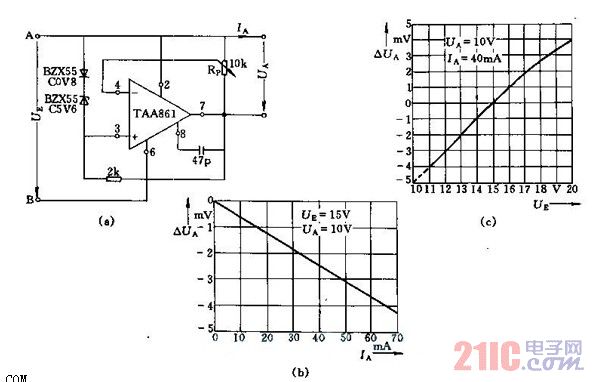

图（a）电路输出电压由电位器Rp调节，并且具有线性调节特性。图（b）示出输出电压偏差Ua同负载电流Ia(0-70mA)的关系曲线，图（c）为同输入电压Ue的关系曲线。
主要的技术数据：
输入电压：Ue=11～20V
输出电压：Ua=8～18V
最大输出电流：Ia=70mA
电压调整率（Ue=1V，Ue=15V，Ua=10V，Ia=40mA）；
负载调整率（Ia=0～60mA，Ue=15V，Ua=10V）；
动态内阻：R1=60m欧
输出电压的温度系数：3～5X10-5 V/K
