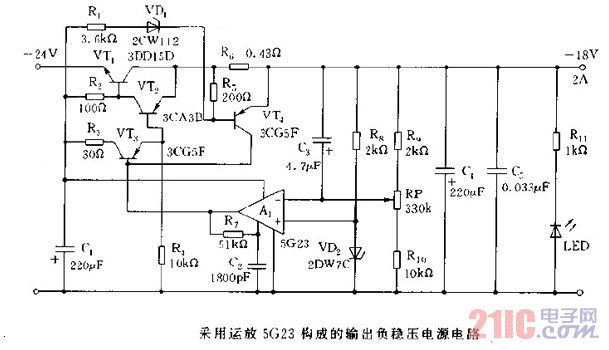

运放5G23构成的输出负稳压电源电路
VT1为限流保护管。R1、VD1给限流保护管提供一个辅助电压。R6为限流保护回路的检测电阻。当输出电流小于2A时,R6的压降未达到VT1的Vbe的导通电压,VT1截止。若某种原因引起电流大于2A时,VT1的Vbe将超出其门限电压而导通。A1的输出被VT1分流。
VT1~VT3内阻增大,限制输出电流进一步增大,发光二极管LED工作指示灯熄灭,从而起到保护作用。当开机时,输出电压略有偏差时,调整电位器RP使其调到-18V,其调节范围为+-1V.
