感性开关式电源电路图

感性开关式电源电路图
提问者:mashiquan123 地点:- 浏览次数:10048 提问时间:04-26 08:41
我有更好的答案
提 交
1条回答
深圳市正商电子科有限公司 04-29 20:50 回答数: 被采纳数:

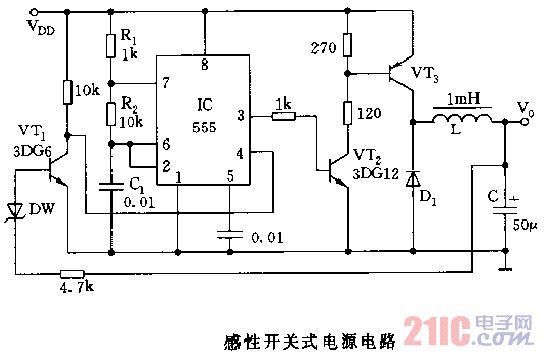

如图所示,555和R1、R2、C1组成无稳态多谐振荡器,振荡频率约在10kHz,占空比接近50%。VT2、VT3作为扩大电流用的开关管使用。当振荡方波为高电平时,VT2、VT3导通,向LC放电;为低电平时,L中的储能通过续流二极管回路向负载供电。当过压时,DW击穿,VT1饱和导通,c极呈低电平(<0.7V),使555复位、停振,起稳压和动态平衡作用。
