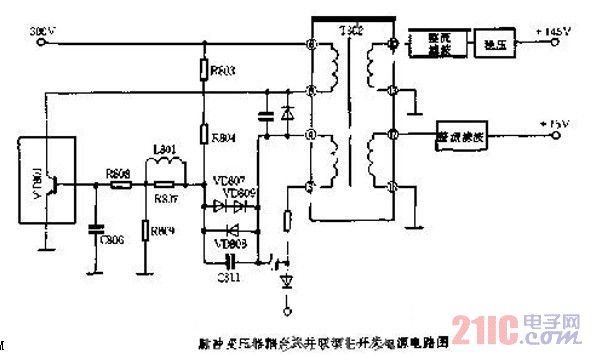

如图是开关电源中的脉冲变压器耦合式并联型的主开关电源电压,分别输出145V、15V两组直流电压,主要由开关管VT801、脉冲变压器T802等组成。300V直流电压一路经开关变压器T802绕组(6)~(8)加到开关管VT801的集电极上;别一路经启动电阻R803、R804、R807、R808加到VT801的基极作为偏置电压,使振荡电路自激启动。VT801导通进入放大状态。于是在T802绕组(6)、(8)和(4)、(3)上产生感应电动势,且经VD808、R807、R808使VT801基极电位快速上升,形成一个强烈的正反馈,使VT801进入深度饱和状态。然后C811经过二极管VD807、VD809较快放电,使VT801基极电位较快下降后退出饱和状态。接着VT801进入另一个正反馈阶段,即VT801退出放大状态后,其基极电位进一步下降,集电极电流迅速减小,VT801进入截止状态。VT801经过一段休止期后退出截止状态。此时电源300V又经启动电路向C811充电。
当VT801基极电位高于发射极电位0.6V时,VT801重新进入导通放大状态。如此周而复始,振荡器往复工作,导致VT801工作在开关状态,并使T802次级绕组分别输出145V、15V两组直流电压。
