ISO122P／124具有三端口的电源隔离放大电路图

提问者：lksas 地点：- 浏览次数：7778 提问时间：08-02 20:21

我有更好的答案

1条回答: dfgsdf 08-06 06:58 回答数：被采纳数：

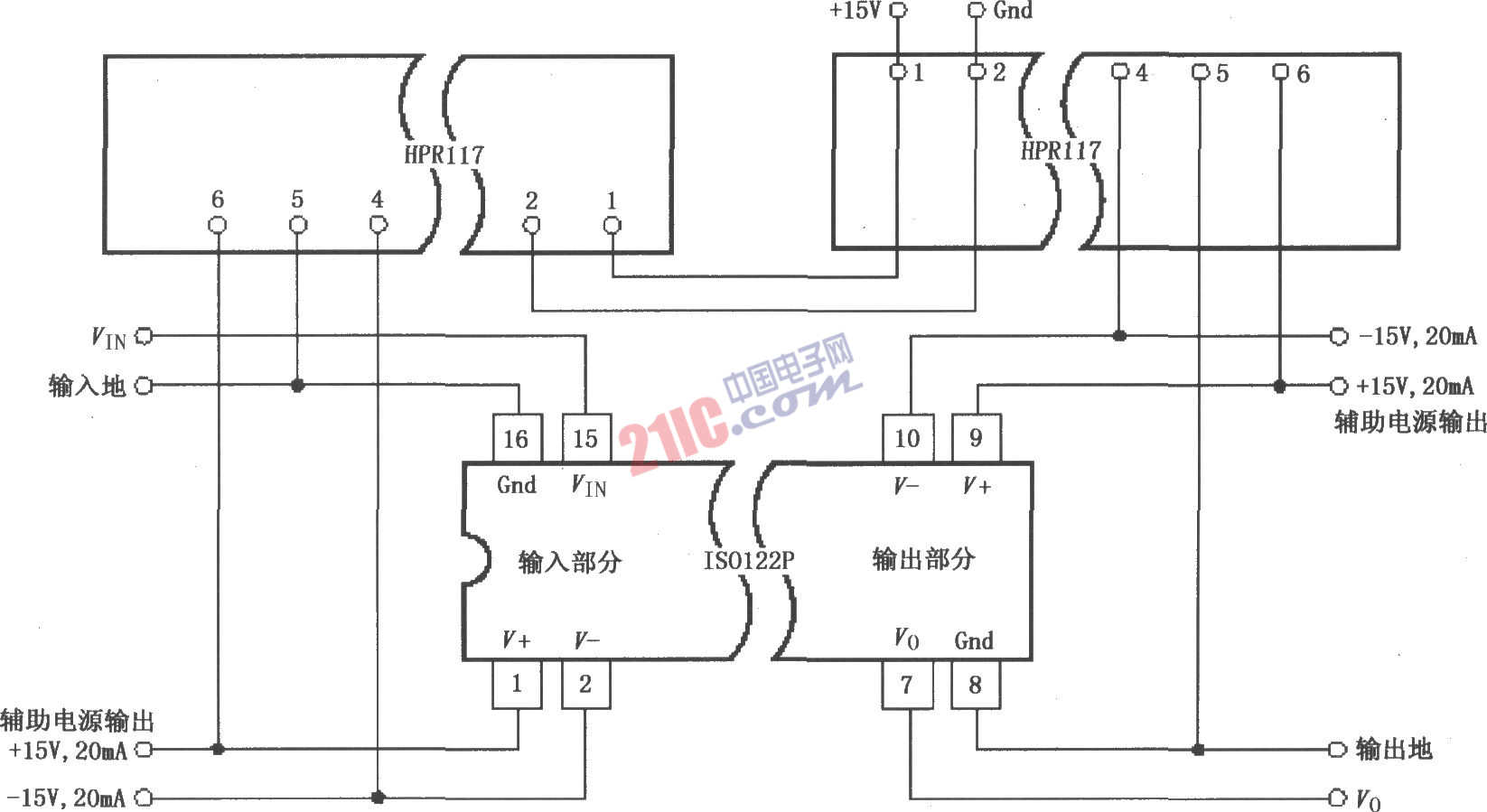

如图所示为ISO122P／124具有三端口的电源隔离放大电路。该电路也是利用ISO122P／124低成本隔离放大器和HPR117 DC／DC转换器组成的精密模拟隔离放大器，由2个HPR117提供隔离放大器所需的原边与副边的电源，ISO122完成信号的隔离放大，同时HPR117的①、②脚组成一个+15V(对Gnd)电源输出。因为HPR117内置0．33μF旁路电容，所以各个电源端不需要外接旁路电容滤波。该电路的特点是可以消除电源引起的噪声，改善电源抑制比。

 评论0  赞32
