检测电路电源

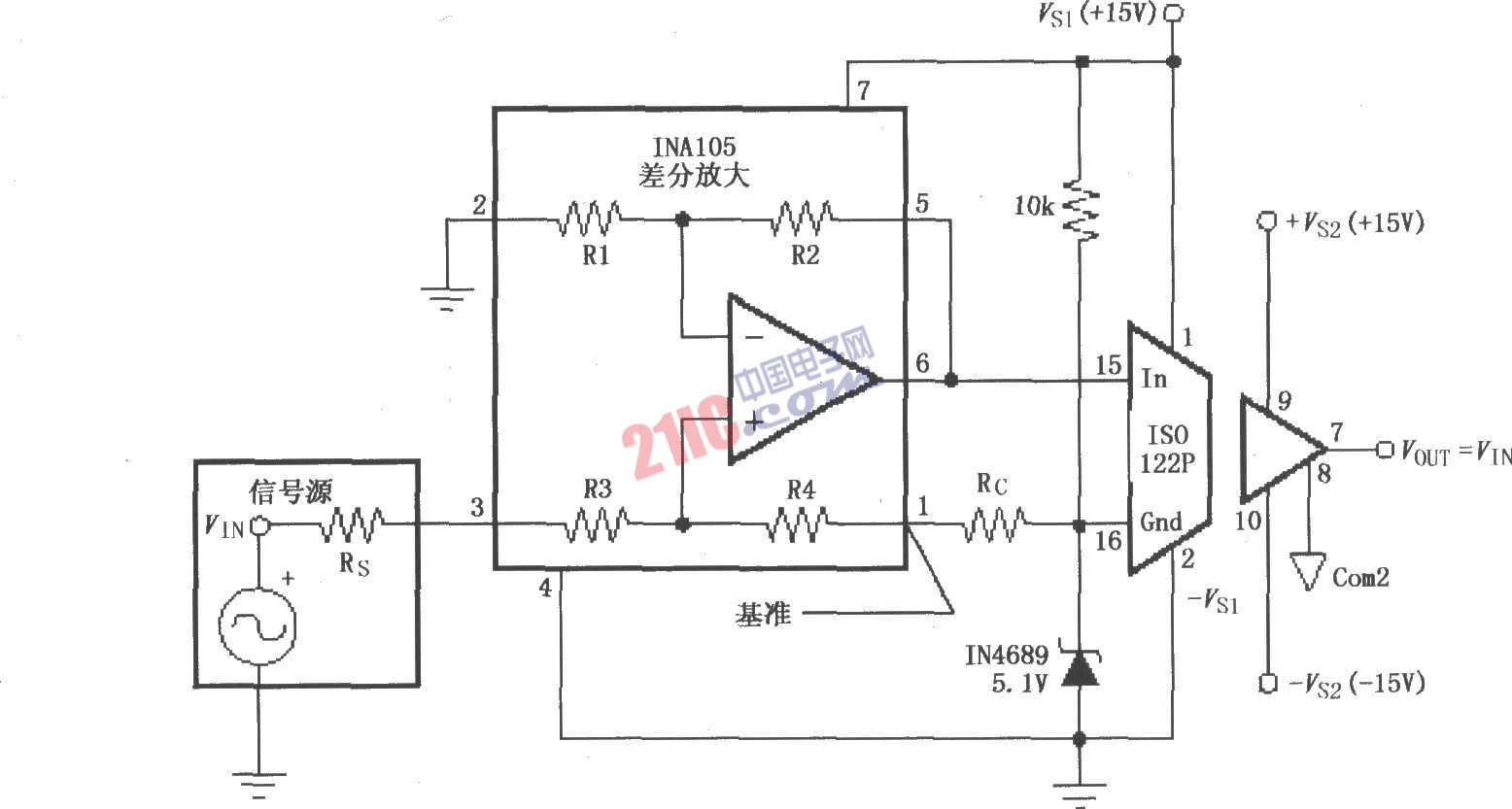

如图所示为ISO122P/124的单电源工作电路。信号源VIN输入仪表放大器INA105放大后输出(增益=1),加到ISO122P/124输入端,经隔离后输出。这里,ISO122P/124的输入端(原边)与INA105共用一个单电源+15V,因此称为“单电源工作”,而输出端(副边)则由另一组±15V供电。
