检测电路电源

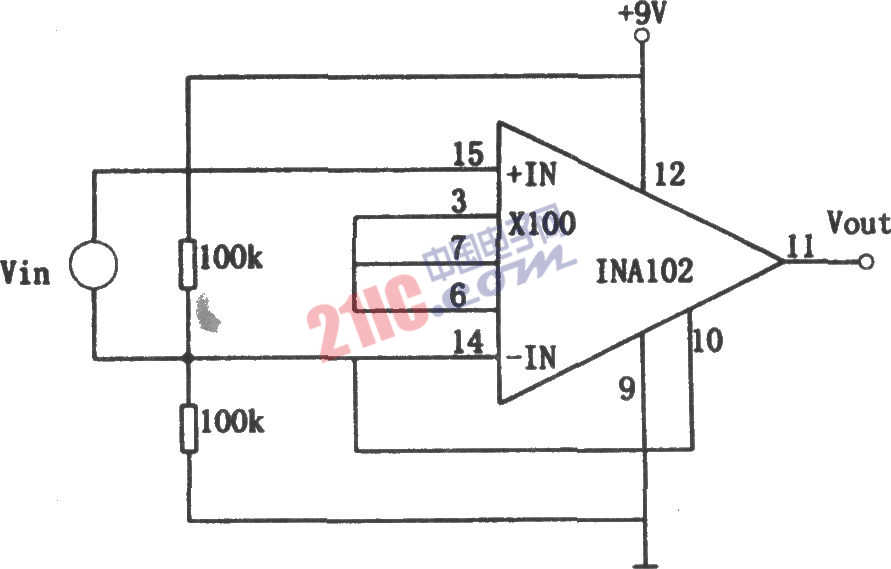

如图所示为单电源低功耗仪用放大电路。该电路采用了低功耗仪用集成运放INA102,其内部电阻有极好的温度性能及工作稳定性。图中有两个100kΩ的电阻组成分压器(对电源电压进行分压),使反相输入端具有4.5V的直流电压,因而在无输入信号时,其输出电压也为直流4.5V,按电路所示接法其电压放大倍数为100倍。
