INA331／332的信号和电源的基本连接电路图

提问者：lhhgff 地点：- 浏览次数：760 提问时间：05-17 19:10

我有更好的答案

1条回答: lksmcd 05-24 07:30 回答数：0 被采纳数：0

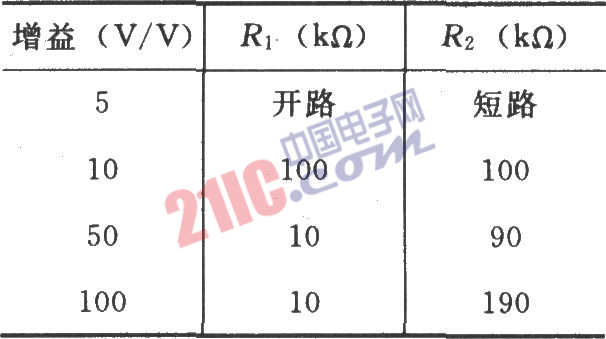

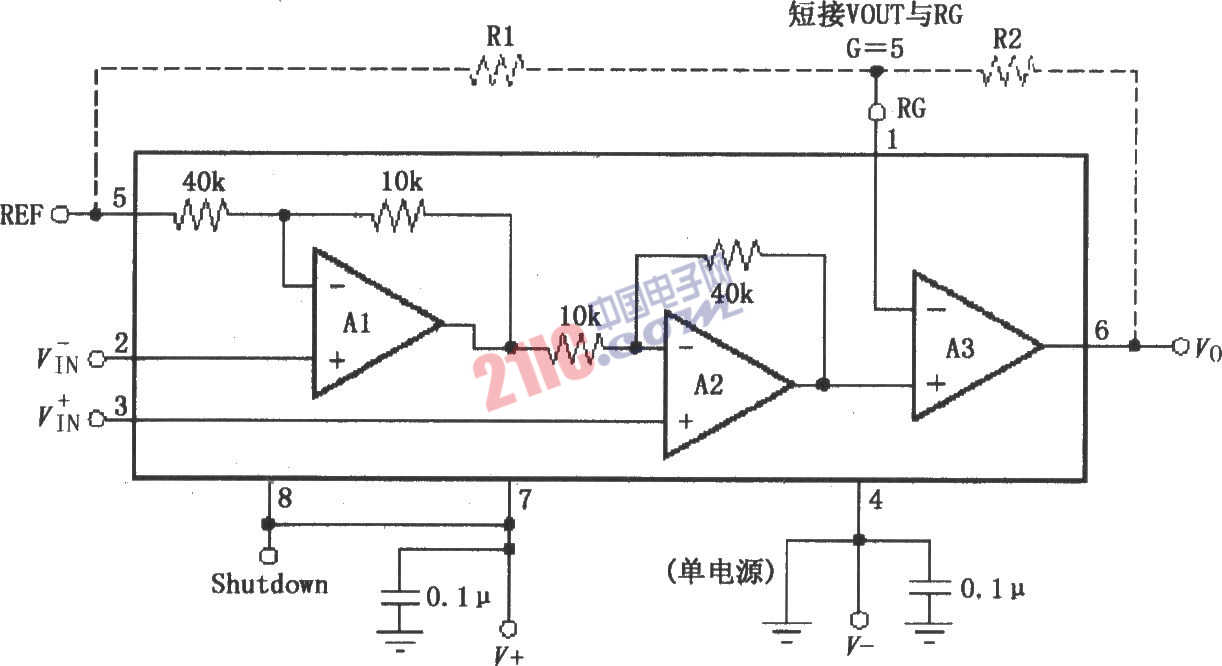

如图所示为INA331／332的信号和电源的基本连接电路。在噪声环境或高阻电源应用时，芯片电源端要用0．1μF的电容滤波，且应尽可能靠近芯片电源脚放置。输出电压以REF端为基准，REF端必须至少低于正电源电压1．2V。INA331／332的内部增益设置为5，若需要另设增益值，可在1、5脚之间和1、6脚之间分别接R1和R2来设置增益。增益与R1、R2的选择见下表，增益G=5+5R2／R1。外部增益设置电阻的选用对增益误差和增益漂移影响很大，应选用稳定性好、温度漂移小的电阻。
