检测电路电源

INA217信号和电源的基本连接电路图

INA217信号和电源的基本连接电路图
提问者:uwyywjdwe 地点:- 浏览次数:2068 提问时间:07-29 09:30
我有更好的答案
提 交
1条回答
zhhx1985 08-01 18:27 回答数:0 被采纳数:0

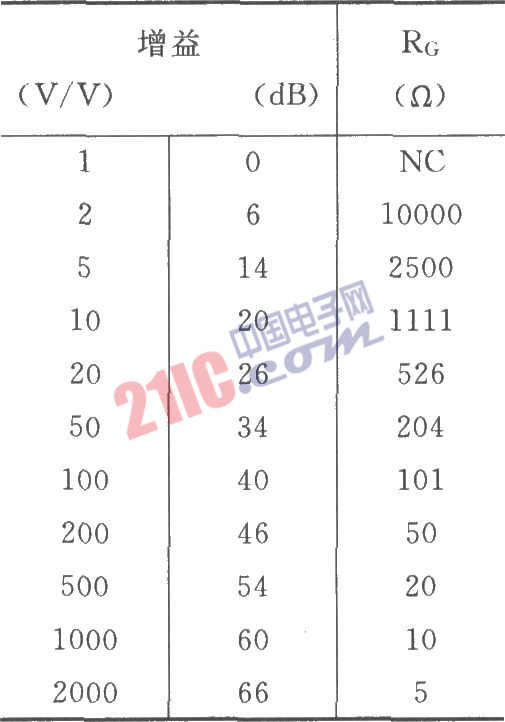

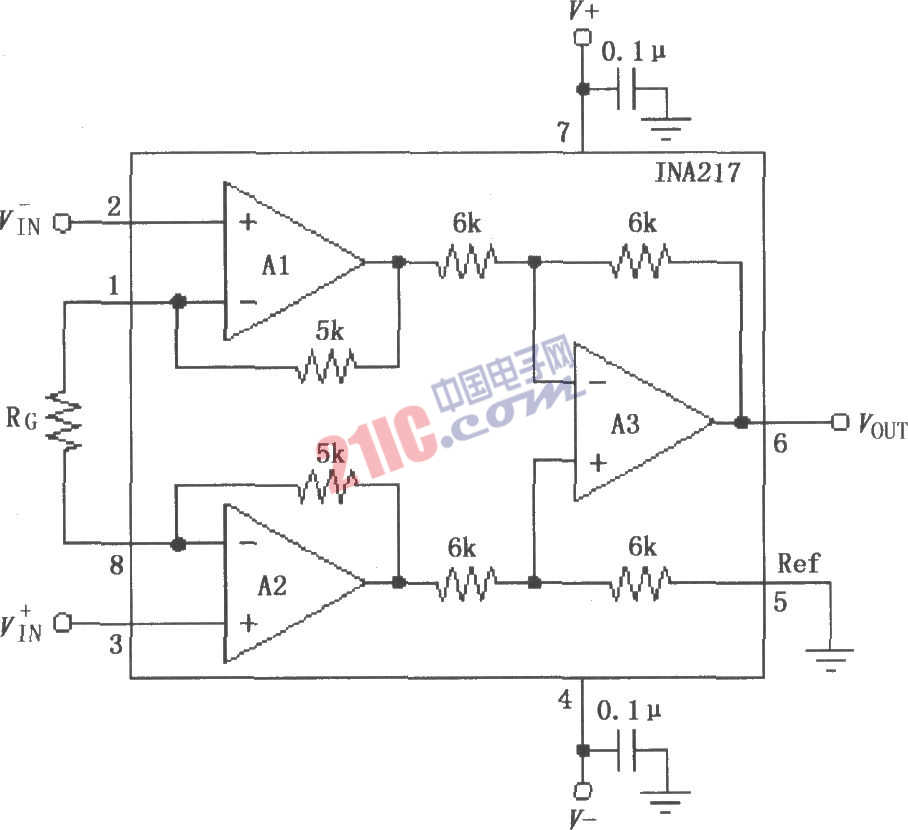

如图所示为INA217信号和电源的基本连接电路。芯片电源端要用0.1/μF钽电容滤波,PCB布线时应尽可能使钽电容靠近芯片电源脚放置。基准端Ref(5脚)的连线必须是低阻连接,如有几Ω串联电阻都将造成共模抑制比下降。增益的设置见下表,增益G=1+10000/RG。PCB布线时应避免输出信号走线靠近敏感的输入端。
