采用L4970A构成的可调开关电源电路图

采用L4970A构成的可调开关电源电路图

提问者：she558742 地点：- 浏览次数：8209 提问时间：04-05 10:26

我有更好的答案

1条回答: bgvywerq 04-10 05:13 回答数：被采纳数：

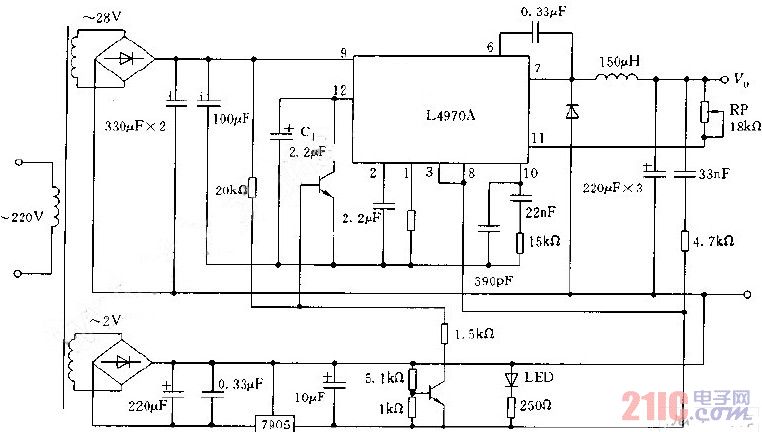

图中电路是采用-5V的辅助电源以扩大低电压的连续调节范围,RP为调节输出电压的电位器,C1为软启动电容,9脚的最大输入电压约为35V。

 评论0  赞80
