TDA1510功率放大器应用01

TDA1510功率放大器应用01
提问者:qwe042 地点:- 浏览次数:9238 提问时间:03-23 09:44
我有更好的答案
提 交
1条回答
juanll5 03-26 21:22



TDA1510为飞利浦公司生产的音频功率放大器。该集成电路内设有负载短路{负载开路,

过热等保护电路。具有输出端静态电压稳定,纹波抑制性能好、外接元件少、体积小、稳定

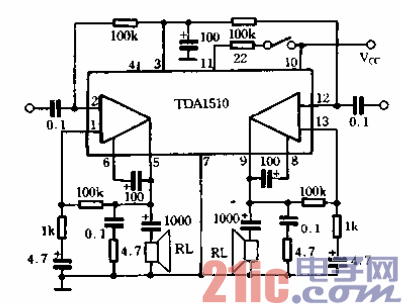

性高等特点。可组成立体声和BTL功放,电路如图5-3所示口该机能驱动1.6C1低阻扬声器。

极限电压无信号时为28V;有信号时为18V口正常工作电压为6V~18V。在vcc - 14, 4V,

,=lkHz,丁疆一2 5℃时测试,闭路增益为40dB,双声道输出功率为12W,BTL输出功率为

40W亡适用于汽车收放机和立体声收录机做音频功率放大q

    TDA1510与TDA1515外形和结构基本相同,差别仅为TDAIS-Jc 5的①脚对地接有一只

4 7t,F电解电容,作为扬声器保护6其双声道典型放大电路如图5-3。典型BTL放大电路如图

5-4所示。
