低成本集成电路功率放大器01

此放大器适于工薪族的初级发烧友们自制6它有以下特点：

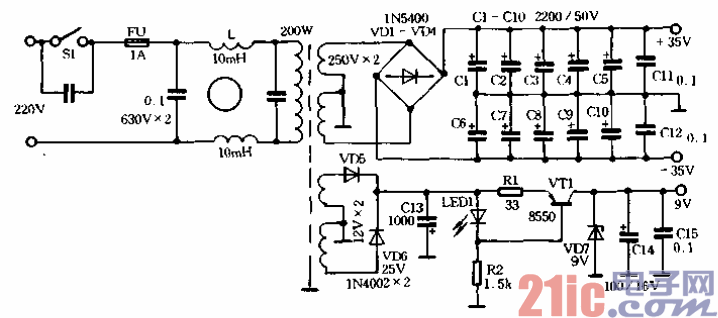

(1)使用电源滤波器，如图5-52所示，音乐背景十分干净，信噪比得以提高。

    图  s，52

    (2)电源滤波电容采用1 0只2ZOOt-JtF普通电解电容，使它们的等效串联电感及内阻比

lOOOOrjeF音响专用电解电容都要低。

    (3)使用CMOS集成电路CD4069作前置放大t如图5-53所示。曾经用NE5532作前置

放大t因为闭环增益只有2倍，发生高频自激而失败t故改为CD4069，一举成功。

    (4)本机左声道采用反相放大可使两只LM3886均衡地向正负电源索取电流，电源电压

始终对称，从而改善音质，使低音深沉有力，中音明亮，如图5·5 4所示白

    <5)采用柔性削峰电路，使后级不易过载，不易

烧毁音箱，且增加了悦耳的偶次谐渡。

    (6)本机LM3886的反馈方式为无源伺服式，减

弱了大容量负反馈隔直电容对音质的影响。

    (7)本机采用两只音量电位器，可以改变削峰的

程度，以改变音色9还可以在小音量下欣赏颇具
