小功率音频放大器MC34119-04

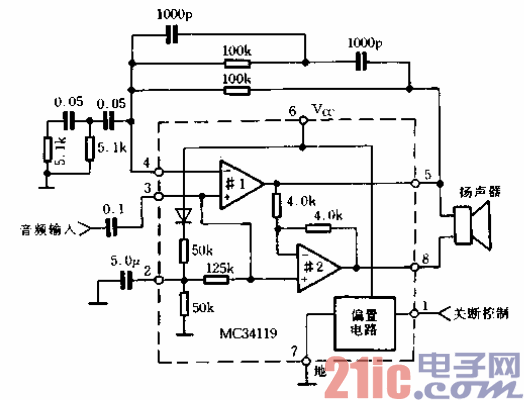

MC34119的内部电路框图如图5-43所示。它主电路由两个运算放大器1和2组成，放大

器1在信号频率小于100Hz时具有大于80dB的开环增益。它的使用类似于运算放大器，可通

过外接反馈电阻构成不同增益的主放大器。同样也可接成反相或同相输入方式，同相输入时

可以具有较高的输入阻抗(125kfl)。放大器2接成反相器，增益为一1 0扬声器接到运放l和

2的输出端（管脚⑤、⑥之间），因此这是一个单端输A,双端差动输出的音频放大器甘图5-43

电路中运放1接成反相输入方式，其自身增益由电阻托和风确定为Rc／R,，而对扬声器差动

输出端，电路总增益增大一倍，为2RIlR。由于运放l和2的单位增益带宽约为1.5MHz，在

闭环工作时为了使闭频响能覆盖全部电话语音频带( 300Hz～3400Hz)，使用时其闭环增益不

应超过46dB（200倍），即Rr/R．应≤1 00。

    MC34119能向扬声器提供最大达±200mA的输出电流。在输出最大电流时，两个输出端

在电源电压大于6V时，最低能达到0.4V，在输出电流小于200mA时t其输出摆动范围将更

大。

    静态时，放大器的直流输出失调电压yo．-V啦与器件内部运算放大器的输入矢调电压关

系不大，因为运放1和运放2的输A失调电压通常比较接近，因此在输出端几乎可以互相抵

消．而V．，l—y．，2的值与反馈电阻尼成正比，而与电源电压的大小无关6由图5-43可见，由于

运放l的输入偏置电流/IB是流出运放的．并经④脚（y肿）经外接毋流到音频放大器输出端⑤

脚(yo，)流人运放1，这就使v．相对输入负向变化R.．lIB，而voz经反相则正向变化同样的值，

郎V．，，一矿．，2一一2Rf - IJB。因器件的IJB与电源电压无关，故电源变化对放大器的输出失调电压

无影响亡从碱小扬声器两端的静态失调电压考虑，Rf阻值不宜过大。由于MC34119的输入偏

置电流很小，一般不超过200nA（典型值为lOOnA）．在RI=lOkfl时，其vo．一Voz不会超过

4m V，故影响是不大的。

    MC34儿9的④脚(FCl)和@脚(FC2)可通过外接适当的电容到地以提高器件的电源抑制

能力（PSRR，指放大器的输人失调电压随电源电压的变化率）o如图5-43中的Cl. C2. Cl. C2

值越大，放大器的电源抑制能力越强，但电容量增大也会影响电路在上电时的接通时间，因

为这两个电容必须通过内部50kfl和1 2:5kil咆阻充电。当C．一1S,;F、Cz—5LF，接通电源6V时，

电路接通时间约需100 ms口如电路由稳压电源供电，Cl. C2可取小些；在②脚(FC2)接SpLF

电容．在③脚(FCl)接luF电容时约可提供52dB的电源抑制比。若③脚FC1上的电容足够

大t②脚FC2上也可不接电容。若电路靠电话线信号驱动扬声器，则需要较好的滤波，即取

较大的C1(5juF)、C2(10VF)值。
